مشخصات:

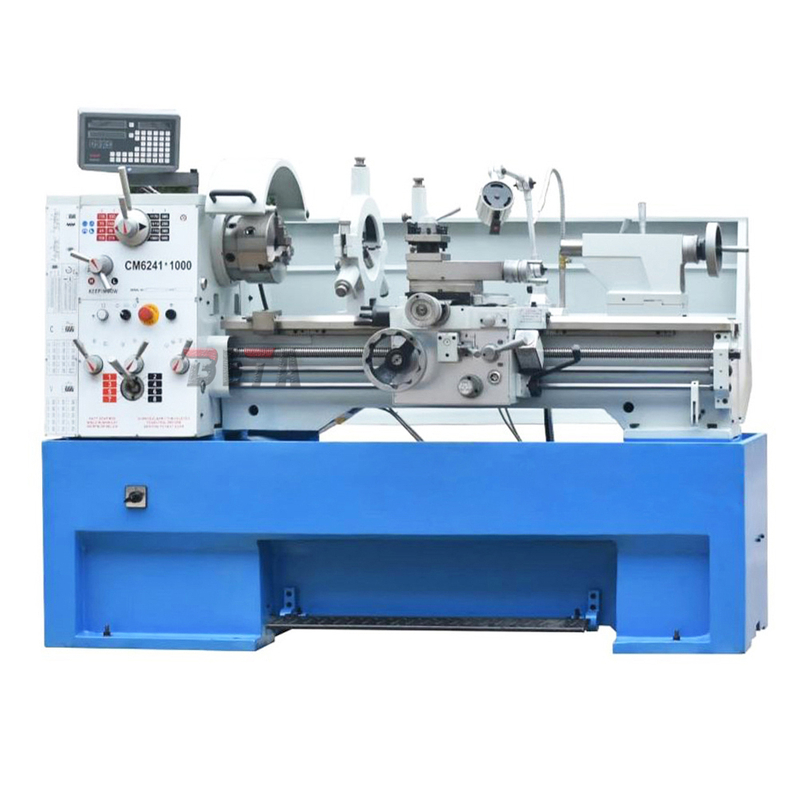

مدل | cm6241x1000 | CM6241 × 1500 |
حداکثر نوسان روی رختخواب | φ410mm | |
حداکثر چرخش بیش از اسلاید صلیب | φ255mm | |
حداکثر چرخش بیش از شکاف | φ580mm | |
ارتفاع مرکز | 205 میلی متر | |
فاصله بین مراکز | 1000mm/1500mm | |
عرض تختخواب | 250 میلی متر | |
max.Section of Tool | 20 میلی متر × 20 میلی متر | |
Max.Travel of Cross Slide | 210 میلی متر | |
max.Travel of Compound Rese | 140 میلی متر | |
دوک نخ ریسی | φ52mm | |
بینی | D1-6 | |
نوار سرعت دوک نخ ریسی | MT شماره 6 | |
دامنه سرعت دوک نخ ریسی | 16Changes 45-1800r/min | |
قله | 4 TPI | |
دامنه خوراکهای طولی متریک | 0.05-1.7mm/rev (17 شماره) | |
طیف وسیعی از فیدهای صلیب متریک | 0.025-0.85mm/rev (17 شماره) | |
دامنه موضوعات متریک | 0.2-14 میلی متر (شماره 39) | |
دامنه نخ اینچ | 2-72 TPI （نه. 45 | |
دامنه زمین قطبی | 8-44d.p. (21nos) | |
دامنه زمین های ماژول | 0.3-3.5 MP (18NOS) | |
دیا. از آستین دم | 50 میلی متر | |
سفر آستین Tailstock | 120 میلی متر | |
مورس آستین تیلو | MT شماره 4 | |
قدرت موتور اصلی | 2.2/3.3kW | |
قدرت پمپ خنک کننده | 120W / 3PH | |
قطر کلی (L*W*H) | (1000 میلی متر): 850 × 850 × 1320 میلی متر | |
(1500 میلی متر): 2440x850x1320mm | ||
اندازه بسته بندی (L*W*H) | (1000 میلی متر): 2070 × 926 × 1635 میلی متر | |
(1500 میلی متر): 2575x926x1635mm | ||
NW/GW | (1000 میلی متر): 1350/1550kg | |
(1500 میلی متر): 1550/1800kg | ||
Manual Lathe یک دستگاه پردازش فلزی است که عمدتاً برای ماشینکاری قطعات استوانه ای ، مخروطی ، کروی و رشته ای استفاده می شود. در صنعت ماشینکاری نقش مهمی ایفا می کند. Lathes Manual دارای نام های مختلفی مانند Lathes معمولی ، Lathes Universal و غیره است. این نام ها عمدتاً بر اساس ویژگی های کاربردی آنها در صنایع و مناطق مختلف نامگذاری شده اند.
اصل کار یک تراش دستی عمدتاً برای رفع قطعه کار روی دوک از طریق کار دستی است و سپس از یک مکانیسم خوراک اتوماتیک یا دستی برای کنترل سرعت چرخش و عمق پردازش قطعه کار بر روی دوک استفاده می کند و از ابزارهای برش برای پردازش قطعه کار استفاده می کند. با توجه به ساختار ساده ، اجزای واضح و نگهداری آسان ، از توری های دستی به طور گسترده ای در پردازش مکانیکی سنتی استفاده شده است.
Lathes Manual دارای طیف گسترده ای از برنامه های کاربردی ، به ویژه برای تولید یک قطعه و تولید دسته کوچک مناسب است و می تواند به سرعت به نیازهای متنوع پردازش پاسخ دهد. در همین حال ، به دلیل استقلال خود از سیستم های برنامه نویسی و کنترل اتوماسیون ، لات های دستی انعطاف پذیری و اقتصاد منحصر به فردی را در پردازش قطعات پیچیده یا شکل نامنظم نشان می دهند. با این حال ، در مقایسه با Lathes CNC ، Lathes Manual دارای راندمان ماشینکاری پایین تر ، دقت ماشینکاری نسبتاً محدود و به مهارت های بالاتری از اپراتورها نیاز دارد.
هنگام استفاده از تراش دستی ، لازم است به برخی از روش ها و تکنیک های عملیاتی توجه کنید. به عنوان مثال ، نصب ابزار چرخش نیاز به تطبیق صحیح ابزار چرخش و نگهدارنده ابزار ، تنظیم زاویه ابزار چرخش و محکم کردن پیچ موقعیت یابی برای جلوگیری از حرکت ابزار چرخش دارد. هنگام بستن قطعه کار ، لازم است یک دستگاه بستن مناسب را انتخاب کرده و دستگاه بستن را تنظیم کنید تا اطمینان حاصل شود که قطعه کار به طور محکم روی تراش ثابت است.
به طور کلی ، تجهیزات دستی یک تجهیزات ابزار بسیار عملی با مزایایی مانند انعطاف پذیری بالا ، کم هزینه و عملکرد ساده است. اگرچه در مقایسه با Lathes CNC ، در کارآیی و دقت پردازش شکاف وجود دارد ، اما Lathes Manual هنوز هم در بسیاری از موقعیت های سنتی ماشینکاری نقش مهمی ایفا می کند. برای مبتدیان و اپراتورهای باتجربه ، تسلط بر مهارتهای عملیاتی و روشهای توری دستی می تواند از قابلیت های پردازش خود بهتر استفاده کند و راندمان تولید را بهبود بخشد.
