Vertikale Bearbeitungszentren vs. horizontale Bearbeitungszentren

Im modernen Umfeld der hochpräzisen industriellen Fertigung ist die Auswahl der optimalen CNC-Konfiguration eine grundlegende Entscheidung, die die langfristige Betriebseffizienz, Teilequalität und Gesamtrentabilität bestimmt. Bearbeitungszentren, die Arbeitspferde der modernen Produktion, haben sich zu hochentwickelten Systemen entwickelt, die den strengen Anforderungen von Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der Herstellung medizinischer Geräte gerecht werden. Da Fabriken einen höheren Durchsatz und engere Toleranzen anstreben, wird der Vergleich zwischen vertikaler und horizontaler Spindelausrichtung zu einer entscheidenden technischen Bewertung für die B2B-Beschaffung und das Facility Management.

Die Wahl zwischen einem vertikalen Bearbeitungszentrum und seinem horizontalen Gegenstück umfasst mehr als nur die Auswahl eines Werkzeugwegs; es ist eine Investition in eine bestimmte Fertigungsphilosophie. Während die vertikale Ausrichtung aufgrund der intuitiven Einrichtung und der geringeren Kosten traditionell der Einstiegspunkt für die meisten Maschinenwerkstätten war, bietet die horizontale Ausrichtung transformative Vorteile beim Spanmanagement und bei der automatisierten Mehrseitenbearbeitung. Dieser Artikel bietet eine umfassende technische Aufschlüsselung, um Entscheidungsträgern bei der Bewältigung dieser komplexen mechanischen Unterschiede zu helfen.

Der grundlegende Unterschied liegt in der Ausrichtung der Spindel: Ein vertikales Bearbeitungszentrum (VMC) verfügt über eine vertikale Spindel, bei der sich das Werkzeug senkrecht zum Arbeitstisch bewegt, was es ideal für große, flache Teile und schwere Fräsarbeiten macht; Umgekehrt nutzt ein Horizontal-Bearbeitungszentrum (HMC) eine horizontale Spindel und ein integriertes Palettensystem und zeichnet sich durch hohe Stückzahlen, hervorragende Spanabfuhr und komplexe mehrseitige Teilebearbeitung aus.

Um eine strukturierte Analyse bereitzustellen, werden wir die mechanischen Nuancen, Produktionseffizienzen und wirtschaftlichen Auswirkungen beider Systeme untersuchen. Dieser Leitfaden dient als technische Ressource, um zu verstehen, wie sich diese Maschinen in moderne Arbeitsabläufe integrieren lassen und welche Konfiguration die beste Kapitalrendite für bestimmte industrielle Anwendungen bietet.

Inhaltsverzeichnis

1. Strukturelle Architektur vertikaler Bearbeitungszentren

2. Mechanische Prinzipien horizontaler Bearbeitungszentren

3. Die technischen Auswirkungen von Chip-Management und -Evakuierung

4. Produktionseffizienz: Palettensysteme und Automatisierung ROI

5. Teilekomplexität und Vielseitigkeit bei der Mehrseitenbearbeitung

6. Finanzanalyse: Kapitalinvestition vs. Betriebsdurchsatz

1. Strukturelle Architektur vertikaler Bearbeitungszentren

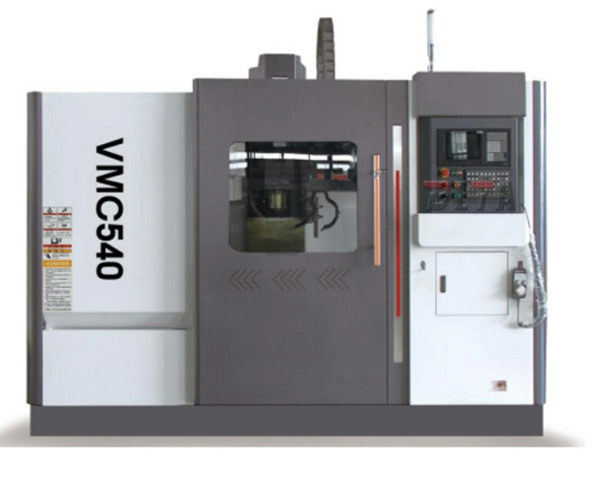

Ein vertikales Bearbeitungszentrum wird durch seine vertikale Spindelausrichtung definiert, bei der sich das Schneidwerkzeug entlang der Z-Achse bewegt, während das Werkstück an einem Tisch befestigt ist, der sich in den X- und Y-Koordinatenebenen bewegt.

Das strukturelle Design des Vertikal-Bearbeitungszentrums ist auf Zugänglichkeit und hohe Stabilität optimiert. Da die Spindel vertikal positioniert ist, behält der Bediener eine direkte Sichtlinie zum Schneidbereich. Diese Transparenz ist von unschätzbarem Wert beim Einrichten komplexer Vorrichtungen oder bei der Bearbeitung teurer Einzelprototypen, bei denen es keine Fehlerquote gibt. Die offene Bauweise vieler VMCs ermöglicht auch die Kranverladung außergewöhnlich großer oder schwerer Werkstücke, die die physischen Grenzen des geschlossenen Palettensystems einer horizontalen Maschine überschreiten könnten.

Was die Steifigkeit betrifft, a Der Hochleistungs-VMC mit einer BT40-Spindel ist für die Bewältigung massiver axialer Belastungen ausgelegt. Das Gewicht des Werkstücks wird direkt vom Maschinenbett getragen und nutzt die Schwerkraft, um das Teil bei Fräsvorgängen mit hohem Drehmoment zu stabilisieren. Dies macht den VMC besonders effektiv für die Formen- und Gesenkindustrie, wo große Blöcke aus gehärtetem Stahl einen tiefen, gleichmäßigen Materialabtrag erfordern. Die Einfachheit der 3-Achsen-Bewegung (X, Y, Z) macht die Programmierlogik auch für Maschinisten intuitiv und reduziert so den Zeitaufwand für Schulung und Programmüberprüfung.

Darüber hinaus ist die Wartung eines vertikalen Bearbeitungszentrums im Allgemeinen einfacher. Die Hauptkomponenten – Spindel, Werkzeugwechsler und Kanalabdeckungen – sind für Routineinspektionen und Schmierungen leicht zugänglich. Für kleinere Werkstätten oder Einrichtungen mit begrenzter Stellfläche bietet die kompakte Stellfläche des VMC ein hohes Leistungs-Flächen-Verhältnis. Diese strukturelle Vielseitigkeit stellt sicher, dass die VMC weiterhin die am weitesten verbreitete CNC-Plattform der Welt für allgemeine Bearbeitungs- und hochpräzise Werkzeugbauanwendungen bleibt.

Hauptvorteile der VMC-Architektur:

1. Unübertroffene Sichtbarkeit: Ermöglicht die Echtzeitüberwachung der Werkzeug-Werkstück-Schnittstelle und reduziert so das Kollisionsrisiko.

2. Einfache Einrichtung: Schnelleres Laden von Teilen und schnellere Ausrichtung der Vorrichtungen im Vergleich zu horizontalen Spannturm-Aufbauten.

3. Hohe Vielseitigkeit: Kann eine Vielzahl von Teilegrößen verarbeiten, insbesondere große flache Platten.

2. Mechanische Prinzipien horizontaler Bearbeitungszentren

Ein horizontales Bearbeitungszentrum verwendet eine horizontal ausgerichtete Spindel, die es dem Werkzeug ermöglicht, das Werkstück von der Seite zu greifen, typischerweise in Verbindung mit einer rotierenden Spannvorrichtung auf einem Doppelpalettensystem.

Die mechanische Philosophie des Horizontal Machining Center (HMC) basiert auf dem Konzept der kontinuierlichen Produktivität bei hohen Stückzahlen. Im Gegensatz zur vertikalen Ausrichtung verfügt die HMC oft über einen „Tombstone“ – einen mehrseitigen Spannblock, der vertikal auf einem rotierenden B-Achsen-Tisch steht. Dadurch kann die Spindel auf mehrere Seiten eines Teils zugreifen, ohne dass der Bediener das Werkstück manuell umdrehen oder neu positionieren muss. Durch die Reduzierung der Anzahl der Setups eliminiert das HMC die mit der manuellen Teilehandhabung verbundenen kumulativen Fehler und gewährleistet so eine überlegene geometrische Toleranz bei komplexen Komponenten.

Die Steifigkeit von HMCs wird durch robuste Säulenkonstruktionen und Kastenführungskonstruktionen oder hochpräzise Linearführungskonstruktionen erreicht. Da sich die Spindel horizontal bewegt, verteilen sich die mechanischen Kräfte unterschiedlich auf das Maschinengestell. Diese Architektur ist speziell für Hochgeschwindigkeitsbewegungen und schnelle Werkzeugwechsel konzipiert und minimiert die Nebenzeiten. Während a Da sich das maßgeschneiderte vertikale CNC-Fräszentrum hervorragend für das schwere Fräsen von oben nach unten eignet, ist das HMC die beste Wahl für Teile, die auf vier oder mehr Seiten komplizierte Arbeiten erfordern, wie z. B. Motorblöcke oder Hydraulikverteiler.

Einer der bedeutendsten mechanischen Vorteile des HMC ist der integrierte automatische Palettenwechsler (APC). Bei der Maschine handelt es sich im Wesentlichen um zwei Maschinen in einer: Während die Spindel damit beschäftigt ist, Teile auf einer Palette innerhalb des Arbeitsraums zu schneiden, lädt und entlädt der Bediener sicher Teile auf der sekundären Palette außerhalb. Dies ermöglicht eine nahezu 100-prozentige Spindelauslastung, eine Leistung, die mit einem Standard-VMC ohne erhebliche Aftermarket-Automatisierung nur schwer zu erreichen ist. Die mechanische Synergie zwischen der horizontalen Spindel und dem Palettensystem macht die HMC zum Rückgrat von Großserienfertigungsanlagen.

Kernvorteile der HMC-Mechanik:

1. Reduzierte Rüstzeit: Mehrseitiger Zugriff über Tombstone-Befestigungen eliminiert redundante Vorgänge.

2. Maximale Steifigkeit: Entwickelt für dauerhafte Produktionszyklen mit hoher Geschwindigkeit.

3. Nahtlose Automatisierung: Der integrierte Palettenwechsel ist eine Standardfunktion und kein Zusatz.

3. Die technischen Auswirkungen von Chip-Management und -Evakuierung

Beim effektiven Spanmanagement werden Metallspäne aus der Schneidzone entfernt, um Werkzeugschäden zu verhindern. HMCs erreichen dies durch die natürliche Schwerkraft, während VMCs häufig Hochdruckkühlmittel oder Luftstöße benötigen, um Schmutz zu entfernen.

Bei der Hochgeschwindigkeits-CNC-Bearbeitung ist die Entfernung von Spänen ebenso wichtig wie der Schneidvorgang selbst. Metallspäne transportieren den Großteil der bei der subtraktiven Fertigung entstehenden Wärme ab. In einem vertikalen Bearbeitungszentrum wirkt die Schwerkraft dem Prozess entgegen und führt dazu, dass sich Späne in den Taschen des Werkstücks oder auf der Tischoberfläche ansammeln. Wenn diese Späne nicht entfernt werden, können sie vom Werkzeug „nachgeschnitten“ werden, was den Werkzeugverschleiß drastisch erhöht, übermäßige Hitze erzeugt und die Oberflächenbeschaffenheit beeinträchtigt. Um dies zu mildern, müssen VMCs mit hochentwickelten Kühlmittelsystemen „durch die Spindel“ und leistungsstarken Abwaschdüsen ausgestattet sein.

Eine rein mechanische Lösung für dieses Problem bietet das Horizontal-Bearbeitungszentrum. Da die Spindel und die Teilfläche vertikal sind, werden die Späne durch die Schwerkraft auf natürliche Weise von der Schneidzone weg und direkt in den Späneförderer an der Basis der Maschine gezogen. Dies ist besonders kritisch, wenn tiefe Hohlräume bearbeitet werden oder Werkzeuge mit kleinem Durchmesser verwendet werden, die leicht brechen, wenn sie auf ein Spänest treffen. Die sauberere Schneidumgebung in einem HMC ermöglicht höhere Vorschübe und Geschwindigkeiten, was sich direkt in kürzeren Zykluszeiten und einer längeren Werkzeuglebensdauer niederschlägt.

Für Branchen, die Folgendes nutzen Hochleistungs-CNC-Bearbeitungsmaschinen können die ökologischen und wirtschaftlichen Auswirkungen des Spanmanagements nicht ignoriert werden. Eine effiziente Evakuierung führt zu saubereren Werkstücken, die nach Abschluss des Zyklus weniger manuelle Reinigung erfordern. Darüber hinaus wird durch die fehlende Spanansammlung die Wärmeausdehnung des Werkstücks reduziert, sodass die Abmessungen auch bei langen Produktionschargen stabil bleiben. Im B2B-Kontext kann die verbesserte Werkzeugstandzeit eines HMC einem Betrieb jährlich Zehntausende Dollar an Werkzeugverbrauch einsparen.

4. Produktionseffizienz: Palettensysteme und Automatisierungs-ROI

Die Produktionseffizienz ist das Maß für die Betriebszeit der Spindel im Vergleich zur Leerlaufzeit, eine Kennzahl, bei der HMCs VMCs durchweg übertreffen, da sie Rüstvorgänge durchführen können, während die Maschine aktiv schneidet.

Der größte Engpass in jeder Maschinenwerkstatt ist die „Spindel-Leerlaufzeit“ – der Zeitraum, in dem eine Maschine aufgrund von Teilebestückung, Werkzeugwechseln oder Einrichtungsanpassungen kein Metall schneidet. Bei einem Standard-VMC ist die Maschine jedes Mal unproduktiv, wenn der Bediener die Tür öffnet, um ein Teil auszutauschen. Bei kurzen Taktzeiten kann dieser Overhead mehr als 40 % des gesamten Arbeitstages ausmachen. Es ist zwar möglich, Roboterlader zu einem hinzuzufügen Beim Fräszentrum VMC1160 ist die Integration selten so nahtlos wie bei den nativen Palettensystemen von HMCs.

HMCs sind für die „lights-out“-Fertigung konzipiert. Ein HMC mit zwei Paletten ermöglicht einen kontinuierlichen Betrieb. Palette A wird bearbeitet, während der Bediener Palette B vorbereitet. Dieser Zyklus kann unbegrenzt fortgesetzt werden, wobei die einzige Ausfallzeit die wenigen Sekunden sind, die der Palettenwechsler benötigt, um die Werkstücke auszutauschen. Diese Funktion ist für Unternehmen, die im Mehrschichtbetrieb arbeiten oder Großaufträge mit engen Fristen erfüllen müssen, von entscheidender Bedeutung. Das Automatisierungspotenzial einer HMC erstreckt sich auch auf flexible Fertigungssysteme (FMS), bei denen ein einziges schienengeführtes System mehrere HMCs versorgen kann, wodurch die Arbeitskosten pro Teil weiter gesenkt werden.

Unter dem Gesichtspunkt der Kapitalrendite (ROI) rechtfertigt die Effizienz einer HMC häufig den höheren Kaufpreis. Wenn ein HMC die gleiche Leistung wie drei VMCs produzieren kann, spart die Werkstatt erheblich Arbeitsaufwand, Stellfläche und Strom. Darüber hinaus bietet die Fähigkeit des HMC, außerhalb der Geschäftszeiten unbemannt zu arbeiten, ein Maß an Skalierbarkeit, das VMCs nur schwer erreichen können. Für eine wachsende Fabrik ist der Übergang von der vertikalen zur horizontalen Bearbeitung oft die effektivste Möglichkeit, die Kapazität zu erhöhen, ohne die Anzahl der Mitarbeiter zu erhöhen.

Automatisierungs-Benchmarks:

1. Spindelverfügbarkeit: HMCs erreichen typischerweise 85 %+, während VMCs durchschnittlich 50–60 % erreichen.

2. Arbeitsaufwand: Ein Bediener kann häufig zwei oder drei HMCs gleichzeitig verwalten.

3. Chargenkonsistenz: Automatisierte Palettensysteme reduzieren menschliche Fehler, die mit wiederholtem Beladen verbunden sind.

5. Teilekomplexität und Vielseitigkeit bei der Mehrseitenbearbeitung

Die Teilekomplexität umfasst die Anzahl einzigartiger Oberflächen und Merkmale, die bearbeitet werden müssen. HMCs zeichnen sich hier dadurch aus, dass sie in einer einzigen Aufspannung einen 4-Achsen-Zugang zum Werkstück ermöglichen, während VMCs typischerweise mehrere Aufspannungen erfordern.

Wenn ein Teil auf mehreren Flächen gefräst oder gebohrt werden muss – beispielsweise ein komplexer Ventilkörper oder ein Luft- und Raumfahrtgehäuse – erfordert der herkömmliche VMC-Arbeitsablauf, dass das Teil für jede neue Fläche bewegt, neu eingespannt und neu markiert wird. Jede dieser „Berührungen“ birgt ein Fehlerpotenzial. Wenn das Teil beim zweiten Einrichten auch nur um einen Bruchteil eines Millimeters falsch ausgerichtet ist, stimmen die Merkmale auf Fläche A nicht perfekt mit den Merkmalen auf Fläche B überein. Dies erfordert teure Inspektionsprozesse und erhöht die Ausschussrate bei hochpräzisen Bauteilen.

Das Horizontal-Bearbeitungszentrum begegnet diesem Problem, indem es Teile auf einem um 360 Grad drehbaren Spannturm montiert. Dies ermöglicht der Spindel den Zugriff auf vier Seiten des Teils (und auf fünf oder sechs, wenn erweiterte Vorrichtungskonstruktionen verwendet werden) in einer einzigen Einstellung. Dieser „One-and-Done“-Ansatz ist ein enormer Wettbewerbsvorteil. Dies gewährleistet nicht nur eine perfekte Konzentrizität und Ausrichtung zwischen den Merkmalen, sondern verkürzt auch die Gesamtdurchlaufzeit für komplexe Teile drastisch. Für moderne Werkstätten ist die Fähigkeit, fertige Teile schneller als die Konkurrenz liefern zu können, oft der entscheidende Faktor zwischen dem Gewinn oder Verlust eines Auftrags.

Darüber hinaus ermöglicht die horizontale Ausrichtung eine kreativere Befestigung. Hochdichte Spanntürme können Dutzende Kleinteile gleichzeitig aufnehmen, sodass die Maschine stundenlang ohne Bedienereingriff laufen kann. Diese Vielseitigkeit wird durch den Einsatz robuster, maßgeschneiderter CNC-Lösungen, die an die spezifische Geometrie einer Produktlinie angepasst werden können, noch weiter gesteigert. Unabhängig davon, ob das Ziel darin besteht, ein komplexes Teil oder Hunderte einfacher Teile herzustellen, bietet die Mehrachsenfähigkeit des HMC die nötige Flexibilität, um in einem sich verändernden Markt agil zu bleiben.

6. Finanzanalyse: Kapitalinvestition vs. Betriebsdurchsatz

Die finanzielle Entscheidung zwischen VMC und HMC hängt vom Kompromiss zwischen den niedrigeren Anschaffungskosten eines VMC und den deutlich niedrigeren Herstellungskosten pro Teil eines HMC über seine Betriebslebensdauer ab.

Für viele kleine und mittelständische Unternehmen ist der Einstiegspreis die größte Hürde. Ein hochwertiges vertikales Bearbeitungszentrum kann für einen Bruchteil der Kosten eines vergleichbaren horizontalen Bearbeitungszentrums erworben werden. Dies macht den VMC zur logischen Wahl für Start-ups, Forschungs- und Entwicklungslabore und Lohnfertiger, die eine große Vielfalt an Kleinserienteilen verarbeiten. Die geringeren Investitionsausgaben (CapEx) des VMC ermöglichen eine schnellere Gewinnschwelle bei kleinen Projekten und bieten mehr Spielraum im Budget für hochwertige Werkzeuge und Spannvorrichtungen.

Das Wertversprechen einer HMC liegt jedoch in ihren Betriebsausgaben (OpEx) und ihrem Durchsatz. Bei der Berechnung der „Kosten pro Teil“ gewinnt die HMC häufig in Szenarios mit hohem Volumen. Da die Maschine weniger Arbeitsaufwand erfordert und über eine höhere Spindelverfügbarkeit verfügt, wird der für jedes Teil erforderliche Overhead erheblich reduziert. Über einen Zeitraum von fünf Jahren kann die höhere Produktivität eines HMC im Vergleich zu einem VMC Hunderttausende Dollar an zusätzlichen Einnahmen generieren. Hersteller müssen eine „Total Cost of Ownership“ (TCO)-Analyse durchführen und dabei Arbeit, Energie, Wartung und das Potenzial für „Lights-out“-Produktionseinnahmen berücksichtigen.

Vergleichende Finanzmatrix

Für ein Unternehmen, das sein langfristiges Wachstum plant, besteht der strategische Weg oft darin, mit mehreren VMCs zu beginnen, um einen Kundenstamm aufzubauen, und dann in ein HMC zu investieren, um die profitabelsten Verträge mit hohem Volumen abzuwickeln. Durch die Nutzung einer robusten vertikalen Fräsplattform für verschiedene Aufgaben und die Reservierung des HMC für die Kernproduktion entsteht ein ausgewogenes und belastbares Fertigungsökosystem.
