Panduan Utama Memilih Mesin Penggilingan CNC yang Tepat untuk Bengkel Anda

Memilih mesin penggilingan CNC yang tepat memerlukan penilaian menyeluruh terhadap volume produksi, dimensi benda kerja, kekerasan material, dan persyaratan presisi. Untuk manufaktur industri tugas berat, pusat permesinan vertikal dengan kekakuan tinggi yang dilengkapi spindel premium seperti lancip BT40 atau BT50, jalur pemandu linier atau jalur kotak yang kuat, dan pengontrol CNC yang cerdas adalah pilihan optimal untuk memastikan akurasi tinggi dan stabilitas jangka panjang.

Panduan komprehensif ini akan memandu Anda melalui spesifikasi teknis penting, komponen struktural, dan metrik kinerja yang diperlukan untuk melakukan investasi yang tepat. Dari menilai konfigurasi sumbu hingga menganalisis torsi motor dan memilih pengecoran struktural, kami mencakup setiap variabel teknis untuk membantu Anda mengoptimalkan lantai bengkel Anda.

Garis Besar Teknis dan Ringkasan Bagian

Memahami Dasar-Dasar Mesin Penggilingan CNC

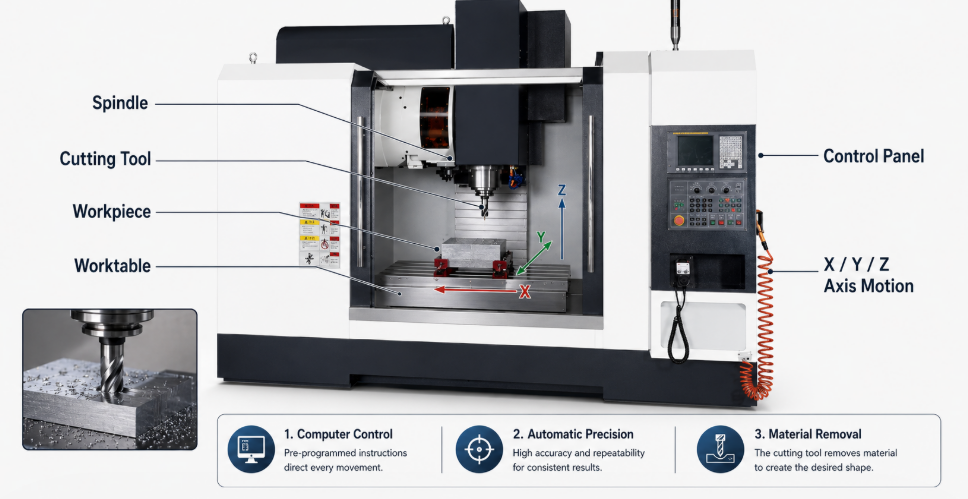

Mesin penggilingan CNC adalah peralatan mesin industri otomatis yang menggunakan kontrol numerik komputer untuk menghilangkan material secara tepat dari benda kerja menggunakan alat pemotong yang berputar.

Manufaktur industri sangat bergantung pada sistem komputerisasi ini untuk menerjemahkan file desain berbantuan komputer (CAD) yang kompleks menjadi objek fisik. Mesin menafsirkan perintah kode G digital untuk mengontrol gerakan presisi alat pemotong relatif terhadap bahan mentah yang diamankan di meja kerja. Dengan mengotomatiskan proses pemotongan, pengeboran, dan pengantongan, sistem ini menghilangkan kesalahan manusia, secara signifikan mengurangi waktu siklus, dan mencapai toleransi berulang dalam mikron.

Bengkel industri modern memanfaatkan pusat permesinan ini untuk membuat komponen kompleks di industri dirgantara, otomotif, medis, dan pembuatan cetakan. Integritas mekanis alat berat, termasuk desain kolom, pengecoran dasar, dan mekanisme penggerak sumbu, menentukan seberapa efektif alat berat tersebut dapat menahan gaya pemotongan yang berat tanpa menimbulkan defleksi atau getaran struktural. Memahami prinsip-prinsip mekanis dasar ini memungkinkan para insinyur mengonfigurasi mesin dengan benar untuk kebutuhan produksi spesifik mereka.

Mengintegrasikan peralatan berkinerja tinggi di lantai pabrik sangat penting untuk mempertahankan keunggulan kompetitif dalam rantai pasokan B2B. Pembeli industri sering kali mencari platform serbaguna yang menyeimbangkan massa struktural dengan kecepatan dinamis. Memanfaatkan pusat permesinan vertikal industri tugas berat memastikan bahwa lantai pabrik Anda dapat menangani beragam benda kerja mulai dari paduan aluminium ringan hingga baja perkakas yang diperkeras.

Jenis Utama Mesin Penggilingan CNC untuk Bengkel Industri

Kategori utama mesin penggilingan CNC meliputi Pusat Permesinan Vertikal, Pusat Permesinan Horisontal, dan Mesin Penggilingan Gantry, masing-masing melayani peran produksi yang berbeda.

Pusat Pemesinan Vertikal dilengkapi spindel berorientasi vertikal yang mendekati benda kerja yang dipasang pada meja horizontal. Konfigurasi ini sangat populer karena aksesibilitasnya yang terbuka, kemudahan pengaturan, keakraban operator, dan investasi modal awal yang lebih rendah. Ini sangat efektif untuk memproses pelat datar, cetakan, cetakan rongga, dan komponen yang memerlukan profil permukaan atas yang ekstensif dan kantong struktural yang detail.

Pusat Pemesinan Horisontal menggunakan spindel yang berorientasi horizontal dan sering kali menggunakan pengubah palet dan pengindeks putar terintegrasi. Tata letak ini memungkinkan chip secara alami menjauh dari zona pemotongan melalui gravitasi, mencegah pemotongan ulang chip dan memperpanjang umur pahat selama penggilingan rongga dalam. Meskipun mesin horizontal memerlukan investasi finansial yang lebih tinggi dan ruang yang lebih luas, mesin ini menawarkan hasil yang tak tertandingi untuk produksi komponen bervolume tinggi.

Pabrik gantry dan jembatan dirancang untuk benda kerja yang sangat besar dan berat seperti rangka lokomotif, cetakan pengecoran industri berat, dan panel struktur ruang angkasa. Alat berat ini menggunakan rakitan jembatan besar yang bergerak melintasi rel paralel yang kaku, sehingga mendistribusikan beban struktur besar secara merata. Untuk pemesinan presisi sehari-hari pada komponen industri skala menengah, bengkel sangat bergantung pada platform khusus seperti pusat permesinan penggilingan vertikal CNC tugas berat untuk mengelola benda kerja berukuran sedang hingga besar secara efisien.

Faktor Teknis Penting untuk Dievaluasi Sebelum Membeli

Mengevaluasi mesin penggilingan CNC memerlukan analisis massa struktural, batas gerak sumbu, gaya pengubah pahat, akurasi posisi, dan kapasitas motor penggerak sumbu.

Selubung fisik alat berat—yang ditentukan oleh pergerakan sumbu X, Y, dan Z—harus mengakomodasi dimensi maksimum benda kerja terbesar yang Anda inginkan dengan aman, termasuk jarak bebas tambahan untuk dudukan pahat dan perlengkapan penahan kerja. Selain itu, material struktural rangka mesin harus dievaluasi secara mendalam. Besi cor Meehanite bermutu tinggi yang telah mengalami perlakuan panas penghilang tegangan merupakan standar industri untuk meminimalkan deformasi termal dan menyerap getaran harmonik frekuensi tinggi selama siklus pemotongan agresif.

Alur Proses Keputusan Seleksi CNC

Sistem Pengubah Alat Otomatis menunjukkan hambatan penting lainnya dalam efisiensi waktu siklus. Bengkel harus memilih antara alat pengubah alat bergaya carousel yang ekonomis dan alat pengubah alat jenis lengan mekanis berkecepatan tinggi. Pengubah lengan ganda menukar alat dalam hitungan detik, secara drastis mengurangi waktu non-pemotongan di seluruh program kompleks yang memerlukan lusinan geometri perkakas unik.

Pentingnya Spindle Taper dan Kecepatan dalam Pemesinan Presisi

Konfigurasi spindel menentukan tingkat pelepasan material, diameter pahat pemotong yang diperbolehkan, dan kualitas permukaan akhir keseluruhan yang dapat dicapai oleh mesin.

Antarmuka mekanis spindel, biasanya ditandai dengan lancip standar seperti BT40 atau BT50, menentukan kekakuan struktural sambungan antara mesin dan alat pemotong. Keseimbangan spindel BT40 memberikan perpaduan luar biasa antara kemampuan kecepatan rotasi dan kekakuan torsional, sehingga cocok untuk pemesinan aluminium, baja karbon, dan material paduan. Sebaliknya, spindel BT50 yang besar menghasilkan torsi low-end yang sangat besar untuk menghabiskan sejumlah besar titanium, superalloy berbasis nikel, dan komponen besi cor berat.

Mekanisme penggerak spindel dibagi menjadi sistem penggerak langsung, pengaturan yang digerakkan oleh sabuk, dan spindel bermotor internal. Konfigurasi yang digerakkan oleh sabuk sangat ekonomis dan tahan lama, memberikan penggandaan torsi yang sangat baik pada kecepatan rotasi yang lebih rendah, yang sangat bermanfaat untuk pengeboran berat dan pembuatan kantong kasar. Spindel bermotor penggerak langsung dan internal menghilangkan selip sabuk, meminimalkan getaran, dan memungkinkan operasi pemesinan berkecepatan tinggi melebihi 10.000 hingga 15.000 RPM, yang sangat penting untuk mencapai penyelesaian permukaan seperti cermin pada rongga cetakan yang rumit.

Untuk bengkel yang bertujuan mengoptimalkan pembuatan cetakan tugas berat dan pemotongan logam yang presisi, memilih platform dengan desain spindel yang disempurnakan sangatlah penting. Mengintegrasikan kekakuan tinggi Mesin CNC spindel BT40 berkecepatan tinggi memungkinkan operator menjalankan pabrik pengumpanan tinggi dan pemotong karbida yang dapat diindeks tanpa mengalami obrolan alat harmonik yang parah. Stabilitas ini berdampak langsung pada akurasi komponen, memperpanjang umur operasional alat pemotong karbida yang mahal, dan meminimalkan keausan mekanis pada bantalan spindel internal.

Mengevaluasi Struktur Tempat Tidur dan Jenis Panduan untuk Kekakuan Maksimum

Desain alas mesin dan jenis panduan gerak yang digunakan mengontrol kapasitas beban struktural, laju percepatan sumbu, dan kinerja peredam.

Struktur mesin industri bergantung pada dua jenis utama sistem gerak linier: jalur penggulungan linier dan jalur kotak yang digores dengan tangan. Jalur pemandu linier menggunakan bantalan bola presisi atau bantalan rol silinder yang dikurung di dalam rel baja yang diperkeras untuk menghasilkan koefisien gesekan yang rendah. Konfigurasi ini memungkinkan kecepatan traverse yang cepat, kurva akselerasi yang responsif, dan penyesuaian posisi yang sangat presisi, yang diperlukan untuk jalur milling dinamis berkecepatan tinggi.

Mekanika Guideway & Perbandingan Kinerja

Jalur kotak terdiri dari jalur struktural padat dan lebar yang dipasang langsung ke rangka mesin, yang digerinda secara presisi dan dilapisi dengan material khusus dengan gesekan rendah seperti Turcite-B. Jalur kotak menawarkan area kontak permukaan yang besar dibandingkan dengan rel linier, sehingga memberikan kapasitas peredam getaran yang unggul di bawah beban pemotongan yang ekstrem. Hal ini menjadikannya ideal untuk pemotongan interupsi yang dalam dan berat pada logam yang diperkeras, meskipun memiliki laju lintasan cepat maksimum yang lebih rendah karena gesekan yang lebih tinggi.

1. Penyerapan Getaran yang Ditingkatkan: Desain pengecoran berat menyebarkan frekuensi harmonis yang dihasilkan oleh face mill berdiameter besar yang dapat diindeks.

2. Mengurangi Ekspansi Termal: Struktur kolom simetris mencegah garis tengah spindel melayang karena panas gesekan terakumulasi dalam coran sumbu.

3. Jalur Beban Struktural yang Dioptimalkan: Jarak yang lebar antara jalur pemandu linier mencegah meja kerja dari deformasi saat membawa benda kerja asimetris.

Konfigurasi Sumbu Tingkat Lanjut Melampaui Penggilingan Tiga Sumbu

Memperluas pusat pemesinan ke konfigurasi simultan 4-sumbu atau 5-sumbu memungkinkan bengkel mengerjakan geometri multi-sisi yang rumit tanpa pengindeksan komponen secara manual.

Mesin penggilingan CNC tiga sumbu standar bergerak sepanjang koordinat Cartesian X, Y, dan Z konvensional. Meskipun sangat efektif untuk beragam profil persegi dan persegi panjang, fitur pemesinan yang kompleks pada beberapa permukaan mengharuskan operator menghentikan alat berat secara manual, melepaskan penjepit benda kerja, membersihkan perlengkapan, dan mengatur ulang sistem koordinat bagian. Intervensi manual ini menimbulkan kesalahan pengindeksan kumulatif dan meningkatkan biaya tenaga kerja secara signifikan.

Menambahkan meja putar CNC menciptakan sistem 4 sumbu yang mampu memutar benda kerja di sekitar sumbu X (sumbu A) atau sumbu Y (sumbu B). Pengaturan ini memungkinkan pengukiran silinder kontinu, pemotongan spline kompleks, dan pemesinan prismatik multi-sisi dalam satu pengaturan. Pusat permesinan simultan 5 sumbu yang sebenarnya menambahkan sumbu miring tambahan, sehingga pahat pemotong tetap tegak lurus sempurna terhadap permukaan yang rumit dan berkontur seperti impeler turbin, manifold multi-port, dan implan medis ortopedi yang rumit.

Penerapan peningkatan multi-sumbu ini memerlukan platform alas lebar yang kuat secara struktural sehingga dapat menopang beban meja putar yang berat tanpa membuat meja tersebut lentur. Memilih a pusat permesinan penggilingan CNC vertikal yang disesuaikan memberi bengkel massa struktural dasar dan ruang yang diperlukan untuk mengintegrasikan komponen putar tambahan. Hal ini memastikan bahwa ketika skala bisnis Anda mulai dari pelat prismatik 3 sumbu sederhana hingga geometri berkontur 4 sumbu yang canggih, basis mesin tetap kokoh dan akurat.

Memilih Sistem Kontrol CNC yang Ideal untuk Pengoperasian yang Mulus

Sistem kontrol CNC bertindak sebagai otak operasional peralatan mesin, kecepatan eksekusi blok pemrosesan, parameter pandangan ke depan, dan putaran umpan balik motor servo.

Memilih pengontrol CNC memerlukan keseimbangan antara pemahaman operator dan kemampuan pemrosesan teknis. Unit kontrol berstandar industri seperti Fanuc, Siemens, dan Mitsubishi menawarkan platform andal dengan jaringan global yang luas untuk suku cadang dan dukungan teknis. Sistem kontrol dengan fungsi pemrosesan blok pandangan ke depan yang canggih dapat menganalisis ratusan blok kode G terlebih dahulu, secara otomatis menyesuaikan kurva akselerasi dan deselerasi sumbu saat melintasi sudut tajam atau jerat permukaan 3D yang padat.

Pengontrol CNC modern juga menggabungkan modul manajemen alat terintegrasi, algoritma kompensasi kesalahan termal, dan kemampuan komunikasi ethernet/internet industri. Tautan komunikasi ini memungkinkan pemantauan tingkat pemanfaatan mesin secara real-time, diagnosis kode alarm jarak jauh, dan pemuatan langsung program CAM berat dari server teknik pusat. Konektivitas digital ini memastikan bahwa peralatan mesin terintegrasi ke dalam sistem perencanaan sumber daya perusahaan (ERP) yang lebih luas.

Arsitektur Kontrol CNC Industri & Aliran Data

Selain itu, antarmuka manusia-mesin (HMI) yang mudah digunakan memungkinkan operator melakukan pengukuran panjang pahat secara manual dengan cepat, mengatur datum benda kerja melalui probe sentuh elektronik, dan mengedit teks kode G langsung di lantai produksi. Sistem kontrol yang kuat dipadukan dengan motor servo AC yang disetel dengan baik menjamin bahwa perintah diterjemahkan ke dalam gerakan fisik tanpa serangan balik dan akurasi pelacakan yang tinggi.

Analisis Biaya Jangka Panjang dan Pengembalian Investasi untuk Lokakarya

Investasi mesin CNC profesional harus memperhitungkan pengeluaran modal awal terhadap konsumsi daya listrik jangka panjang, keausan perkakas, dan kebutuhan pemeliharaan.

Saat mengevaluasi perolehan mesin industri, bengkel harus melihat lebih dari sekadar harga pembelian awal untuk menghitung Total Biaya Kepemilikan (TCO) yang sebenarnya. Mesin tingkat rendah dengan rangka yang tipis dan ringan mungkin memiliki harga awal yang menarik, namun sering kali menimbulkan biaya pengoperasian yang lebih tinggi karena seringnya kerusakan mekanis, keausan alat pemotong yang semakin cepat akibat obrolan yang terus-menerus, dan akurasi suku cadang yang buruk sehingga menyebabkan tingkat scrap yang tinggi. Berinvestasi pada alat berat rangka besi cor tugas berat memastikan stabilitas operasional jangka panjang.

Aliran Nilai Total Biaya Kepemilikan (TCO).

Peredam struktural yang dioptimalkan secara langsung mengurangi biaya keausan pahat. Ketika pusat permesinan secara efektif meredam getaran mikro, cutting edge halus pada endmill karbida padat dan insert yang dapat diindeks mengalami beban chip yang seragam, mencegah chipping dini dan memperpanjang umur pahat hingga 30%. Selain itu, sistem inverter hemat energi pada spindel torsi tinggi dan pompa pendingin tambahan menurunkan penarikan listrik harian pada operasi multi-shift.

Untuk fasilitas yang berfokus pada pemaksimalan pendapatan produksi jangka panjang, memilih platform mesin yang dibangun dengan baik akan menghasilkan laba atas investasi yang cepat. Memilih sistem yang kuat dan berspesifikasi tinggi seperti a CNC vertikal spindel BT40 tugas berat menjamin bahwa bengkel Anda dapat secara konsisten menjalankan siklus yang menuntut tanpa waktu henti mekanis yang mahal, membantu fasilitas Anda mengamankan kontrak manufaktur dengan margin tinggi dari tahun ke tahun.

Daftar Periksa Pemilihan Mesin yang Komprehensif untuk Manajer Pembelian

Untuk membantu tim pengadaan dan manajer bengkel dalam menyelesaikan spesifikasi mesin mereka, daftar periksa operasional berikut menguraikan persyaratan mekanis penting berdasarkan aplikasi industri yang ditargetkan:

• Produksi Cetakan Berat & Rongga Mati:

  • Prioritaskan rangka besi cor Meehanite HT300 untuk peredam getaran maksimal.

  • Pilih spindel dengan unit pendingin oli terintegrasi untuk mengurangi pertumbuhan panas selama siklus pemotongan 24 jam.

  • Memanfaatkan jalur pemandu roller linier presisi tinggi untuk memastikan transisi pembuatan profil yang mulus tanpa tanda segi.

• Manufaktur Komponen Volume Tinggi:

  • Tentukan alat pengubah alat mekanis berlengan ganda dengan waktu penggantian alat-ke-alat di bawah 2,5 detik.

  • Integrasikan sistem pendingin through-spindle (TSC) bertekanan tinggi yang beroperasi pada 20 hingga 70 bar untuk membersihkan kantong yang dalam.

  • Pilih auger chip dengan penutup ganda yang dipasangkan dengan konveyor chip tipe engsel untuk mengotomatiskan pembuangan material limbah.

• Pemesinan Aerostruktur Paduan Keras & Titanium:

  • Pilihlah konfigurasi spindel penggerak langsung torsi tinggi, berpenggerak roda gigi kecepatan ganda, atau torsi tinggi.

  • Pastikan semua sumbu linier menggunakan sekrup bola mur ganda bertekanan tinggi untuk menghilangkan reaksi mekanis.

  • Pastikan motor servo AC memberikan nilai torsi penghentian terus menerus yang tinggi untuk menangani resistensi sumbu konstan.
