귀하의 작업장에 적합한 CNC 밀링 머신을 선택하기 위한 최고의 가이드

올바른 CNC 밀링 기계를 선택하려면 생산량, 공작물 크기, 재료 경도 및 정밀도 요구 사항을 철저히 평가해야 합니다. 중장비 산업 제조의 경우 BT40 또는 BT50 테이퍼와 같은 프리미엄 스핀들, 견고한 선형 가이드웨이 또는 박스 웨이, 지능형 CNC 컨트롤러를 갖춘 고강성 수직 머시닝 센터는 높은 정확성과 장기적인 안정성을 보장하는 최적의 선택입니다.

이 종합 가이드는 정보에 입각한 투자를 하는 데 필요한 필수 기술 사양, 구조 구성 요소 및 성능 지표를 안내합니다. 축 구성 평가부터 모터 토크 분석 및 구조적 주조 선택에 이르기까지 모든 기술 변수를 다루어 작업장을 최적화하는 데 도움을 드립니다.

기술 개요 및 섹션 요약

CNC 밀링 머신의 기본 이해

CNC 밀링 머신은 회전하는 절삭 공구를 사용하여 공작물에서 재료를 정밀하게 제거하기 위해 컴퓨터 수치 제어를 활용하는 자동화된 산업용 공작 기계입니다.

산업 제조에서는 복잡한 CAD(컴퓨터 지원 설계) 파일을 실제 개체로 변환하기 위해 이러한 컴퓨터 시스템에 크게 의존합니다. 기계는 디지털 G 코드 명령을 해석하여 작업대에 고정된 원재료에 대한 절삭 공구의 정확한 동작을 제어합니다. 절단, 드릴링 및 포켓팅 공정을 자동화함으로써 이러한 시스템은 인적 오류를 제거하고, 사이클 시간을 크게 단축하며, 미크론 내에서 반복 가능한 공차를 달성합니다.

현대 산업 작업장은 이러한 머시닝 센터를 활용하여 항공우주, 자동차, 의료 및 금형 제작 산업 전반에 걸쳐 복잡한 부품을 제작합니다. 컬럼 설계, 베이스 캐스팅, 축 구동 메커니즘을 포함한 기계의 기계적 무결성은 구조적 편향이나 떨림을 발생시키지 않고 무거운 절삭력을 얼마나 효과적으로 견딜 수 있는지를 나타냅니다. 이러한 기본 기계 원리를 이해하면 엔지니어는 특정 생산 요구에 맞게 기계를 적절하게 구성할 수 있습니다.

B2B 공급망에서 경쟁력을 유지하려면 공장 현장에 고성능 장비를 통합하는 것이 필수적입니다. 산업 구매자는 구조적 질량과 동적 속도의 균형을 맞추는 다목적 플랫폼을 자주 찾습니다. 견고한 산업용 수직 머시닝 센터를 활용하면 작업 현장에서 경량 알루미늄 합금부터 경화 공구강에 이르기까지 다양한 공작물을 처리할 수 있습니다.

산업 작업장을 위한 CNC 밀링 머신의 주요 유형

CNC 밀링 기계의 주요 범주에는 수직 머시닝 센터, 수평 머시닝 센터 및 갠트리 밀링 머신이 포함되며 각각 고유한 생산 역할을 수행합니다.

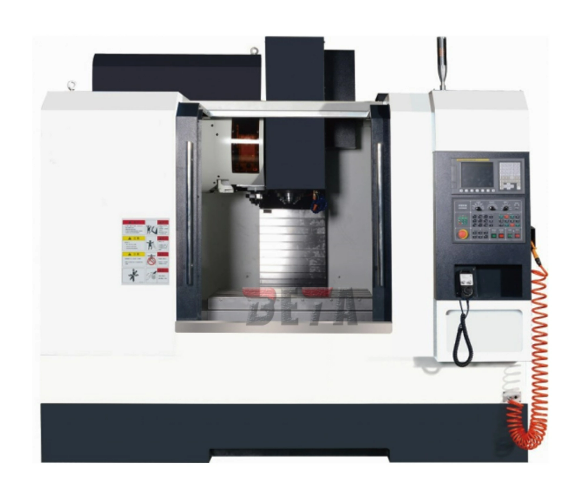

수직 머시닝 센터는 수평 테이블에 장착된 공작물에 접근하는 수직 방향 스핀들을 특징으로 합니다. 이 구성은 개방형 접근성, 설정 용이성, 운영자 친숙성 및 낮은 초기 자본 투자로 인해 널리 인기가 있습니다. 광범위한 상단 표면 프로파일링과 상세한 구조적 포켓팅이 필요한 평판, 금형, 캐비티 다이 및 부품을 가공하는 데 매우 효과적입니다.

수평형 머시닝 센터는 수평 방향 스핀들을 활용하며 통합 팔레트 교환기와 회전식 인덱서를 통합하는 경우가 많습니다. 이 레이아웃은 칩이 중력을 통해 절삭 영역에서 자연스럽게 떨어지도록 하여 깊은 캐비티 밀링 중에 칩의 재절삭을 방지하고 공구 수명을 연장시킵니다. 수평형 기계는 더 높은 재정적 투자와 더 많은 설치 공간을 요구하지만, 대량 부품 생산을 위한 탁월한 처리량을 제공합니다.

갠트리 및 브리지 밀은 기관차 프레임, 중공업 주조 금형, 항공우주 구조 패널과 같은 매우 크고 무거운 공작물을 위해 설계되었습니다. 이 기계는 견고한 평행 레일을 가로질러 이동하는 대규모 오버헤드 브리지 어셈블리를 활용하여 대규모 구조 하중을 균등하게 분산합니다. 중형 산업 부품의 일상적인 정밀 가공을 위해 작업장은 다음과 같은 전문 플랫폼에 크게 의존합니다. 중장비 CNC 수직 밀링 머시닝 센터입니다 . 중대형 공작물을 효율적으로 관리하기 위한

구매 전 평가해야 할 중요한 기술 요소

CNC 밀링 기계를 평가하려면 구조적 질량, 축 이동 제한, 공구 교환기 스타일, 위치 지정 정확도 및 축 구동 모터 용량을 분석해야 합니다.

X, Y 및 Z 축 이동으로 정의되는 기계의 물리적 범위는 도구 홀더 및 작업 고정 장치를 위한 추가 여유 공간을 포함하여 의도한 가장 큰 공작물의 최대 치수를 안전하게 수용해야 합니다. 또한 기계 프레임의 구조적 재료를 엄격하게 평가해야 합니다. 응력 완화 열처리를 거친 고급 미하나이트 주철은 공격적인 절단 사이클 중에 열 변형을 최소화하고 고주파 조화 진동을 흡수하는 업계 표준입니다.

CNC 선정 결정 프로세스 흐름

자동 공구 교환 장치 시스템은 사이클 시간 효율성에 대한 또 다른 중요한 병목 현상을 나타냅니다. 작업장은 경제적인 회전형 공구 교환기와 고속 기계식 암형 공구 교환기 중에서 선택해야 합니다. 더블 암 체인저는 몇 초 만에 공구를 교체하여 수십 개의 고유한 공구 형상이 필요한 복잡한 프로그램에서 비절삭 시간을 대폭 줄여줍니다.

정밀 가공에서 스핀들 테이퍼와 속도의 중요성

스핀들 구성에 따라 재료 제거율, 허용되는 절삭 공구 직경, 기계에서 달성할 수 있는 전체 표면 조도 품질이 결정됩니다.

일반적으로 BT40 또는 BT50과 같은 표준화된 테이퍼로 지정되는 스핀들의 기계적 인터페이스는 기계와 절삭 공구 사이 연결의 구조적 강성을 나타냅니다. BT40 스핀들 밸런스는 회전 속도 성능과 비틀림 강성의 탁월한 조합을 제공하여 알루미늄, 탄소강 및 합금 재료 가공에 적합합니다. 이와 대조적으로, 대규모 BT50 스핀들은 대량의 티타늄, 니켈 기반 초합금 및 무거운 주철 부품을 호깅할 수 있는 엄청난 저급 토크를 제공합니다.

스핀들 구동 메커니즘은 직접 구동 시스템, 벨트 구동 배열 및 내장 전동 스핀들로 구분됩니다. 벨트 구동 구성은 경제적이고 내구성이 뛰어나며 낮은 회전 속도에서 탁월한 토크 증폭을 제공하므로 무거운 드릴링 및 거친 포켓 작업에 매우 유용합니다. 직접 구동 및 내장형 전동 스핀들은 벨트 미끄러짐을 제거하고 진동을 최소화하며 10,000~15,000RPM을 초과하는 고속 가공 작업을 가능하게 합니다. 이는 복잡한 금형 캐비티에서 거울과 같은 표면 마감을 달성하는 데 중요합니다.

견고한 금형 제작과 정밀한 금속 절단을 최적화하려는 작업장에서는 향상된 스핀들 설계를 갖춘 플랫폼을 선택하는 것이 중요합니다. 고강성 일체화 고속 BT40 스핀들 CNC 기계를 사용하면 작업자는 심각한 고조파 공구 떨림 없이 고이송 밀과 인덱서블 초경 커터를 실행할 수 있습니다. 이러한 안정성은 부품 정확도에 직접적인 영향을 미치고 고가의 초경 절삭 공구의 작동 수명을 연장하며 내부 스핀들 베어링의 기계적 마모를 최소화합니다.

최대 강성을 위한 베드 구조 및 가이드웨이 유형 평가

머신 베드의 설계와 활용되는 모션 가이드웨이 유형에 따라 구조적 하중 용량, 축 가속률 및 완충 성능이 제어됩니다.

산업용 기계 구조는 두 가지 주요 유형의 선형 모션 시스템, 즉 선형 롤링 가이드웨이와 손으로 긁어낸 박스 방식에 의존합니다. 선형 가이드웨이는 경화 강철 레일 내에 고정된 정밀 볼 베어링 또는 원통형 롤러 베어링을 사용하여 낮은 마찰 계수를 제공합니다. 이 구성을 통해 고속 동적 밀링 경로에 필요한 빠른 이송 속도, 반응성 가속 곡선 및 매우 정밀한 위치 조정이 가능합니다.

가이드웨이 역학 및 성능 비교

박스 웨이는 기계 프레임에 직접 주조된 견고하고 넓은 구조 경로로 구성되며, 정밀 연삭되고 Turcite-B와 같은 특수 저마찰 재료로 라이닝되어 있습니다. 박스 웨이는 선형 레일에 비해 표면 접촉 면적이 넓어 극한의 절단 하중에서도 뛰어난 진동 감쇠 성능을 제공합니다. 이로 인해 경화 금속의 깊고 견고한 단속 절삭에 이상적이지만 마찰이 높아 최대 급속 이송 속도가 더 낮습니다.

1. 향상된 진동 흡수: 대형 주조 설계는 대구경 인덱서블 페이스 밀에서 생성된 고조파 주파수를 분산시킵니다.

2. 열팽창 감소: 대칭 기둥 구조는 축 주조에 마찰열이 축적되어 스핀들의 중심선이 표류하는 것을 방지합니다.

3. 최적화된 구조적 하중 경로: 선형 가이드웨이 사이의 넓은 간격은 비대칭 작업물을 운반할 때 작업대가 변형되는 것을 방지합니다.

3축 밀링 이상의 고급 축 구성

머시닝 센터를 4축 또는 5축 동시 구성으로 확장하면 작업장에서 수동 부품 인덱싱 없이 복잡한 다면 형상을 가공할 수 있습니다.

표준 3축 CNC 밀링 머신은 기존의 X, Y 및 Z 직교 좌표를 따라 이동합니다. 다양한 정사각형 및 직사각형 프로파일에 매우 효과적이지만 여러 면의 복잡한 기능을 가공하려면 작업자가 수동으로 기계를 중지하고, 공작물을 고정 해제하고, 고정 장치를 청소하고, 부품 좌표계를 다시 영점화해야 합니다. 이러한 수동 개입으로 인해 누적 색인 오류가 발생하고 인건비가 크게 증가합니다.

CNC 로터리 테이블을 추가하면 X축(A축) 또는 Y축(B축)을 중심으로 공작물을 회전할 수 있는 4축 시스템이 생성됩니다. 이 설정을 사용하면 단일 설정으로 연속 원통형 조각, 복잡한 스플라인 절단 및 다면 프리즘 가공이 가능합니다. 진정한 5축 동시 머시닝 센터에는 추가 틸팅 축이 추가되어 절삭 공구가 터빈 임펠러, 다중 포트 매니폴드 및 복잡한 정형외과 의료용 임플란트와 같은 복잡하고 윤곽이 있는 표면에 완벽하게 수직을 유지할 수 있습니다.

이러한 다축 업그레이드를 구현하려면 구부리지 않고 무거운 회전 테이블의 무게를 지탱할 수 있는 구조적으로 견고한 넓은 침대 플랫폼이 필요합니다. 선택 맞춤형 수직 CNC 밀링 머시닝 센터는 보조 회전 구성 요소를 통합하는 데 필요한 기본 구조 질량과 공간을 워크샵에 제공합니다. 이를 통해 귀하의 비즈니스가 단순한 3축 프리즘 플레이트에서 고급 4축 윤곽 형상으로 확장될 때 기계 베이스가 견고하고 정확하게 유지됩니다.

원활한 작동을 위한 이상적인 CNC 제어 시스템 선택

CNC 제어 시스템은 공작 기계의 작동 두뇌 역할을 하며 블록 실행 속도, 예측 매개변수 및 서보 모터 피드백 루프를 처리합니다.

CNC 컨트롤러를 선택하려면 작업자의 숙련도와 기술적 처리 능력의 균형이 필요합니다. Fanuc, Siemens, Mitsubishi와 같은 업계 표준 제어 장치는 예비 부품 및 기술 지원을 위한 광범위한 글로벌 네트워크를 갖춘 안정적인 플랫폼을 제공합니다. 고급 예측 블록 처리 기능을 갖춘 제어 시스템은 수백 개의 G 코드 블록을 미리 분석할 수 있으며, 날카로운 모서리나 조밀한 3D 표면 메시를 횡단할 때 축 가속 및 감속 곡선을 자동으로 조정할 수 있습니다.

최신 CNC 컨트롤러에는 통합 도구 관리 모듈, 열 오류 보상 알고리즘, 이더넷/산업 인터넷 통신 기능도 통합되어 있습니다. 이러한 통신 링크를 통해 기계 가동률의 실시간 모니터링, 알람 코드의 원격 진단, 중앙 엔지니어링 서버에서 무거운 CAM 프로그램의 직접 로딩이 가능합니다. 이러한 디지털 연결을 통해 공작 기계는 보다 광범위한 ERP(전사적 자원 관리) 시스템에 통합됩니다.

산업용 CNC 제어 아키텍처 및 데이터 흐름

또한 사용자 친화적인 인간-기계 인터페이스(HMI)를 통해 작업자는 신속하게 수동 공구 길이 측정을 수행하고, 전자 터치 프로브를 통해 공작물 데이텀을 설정하고, 작업 현장에서 직접 G 코드 텍스트를 편집할 수 있습니다. 미세 조정된 AC 서보 모터와 결합된 강력한 제어 시스템은 백래시가 없고 추적 정확도가 높은 물리적 움직임으로 명령이 변환되도록 보장합니다.

워크숍에 대한 장기 비용 분석 및 투자 수익

전문적인 CNC 기계 투자는 장기적인 전력 소비, 툴링 마모 및 유지 관리 요구 사항에 대한 초기 자본 지출을 계산해야 합니다.

산업 기계 구입을 평가할 때 작업장에서는 실제 총 소유 비용(TCO)을 계산하기 위해 초기 구입 가격 이상을 고려해야 합니다. 얇고 가벼운 프레임을 갖춘 하위 등급 기계는 매력적인 초기 가격표를 가질 수 있지만 빈번한 기계 고장, 지속적인 소음으로 인한 절삭 공구 마모 가속화, 높은 불량률로 이어지는 낮은 부품 정확도로 인해 운영 비용이 더 많이 발생하는 경우가 많습니다. 튼튼한 주철 프레임 기계에 투자하면 장기적인 운영 안정성이 보장됩니다.

총소유비용(TCO) 가치 흐름

최적화된 구조적 완충은 공구 마모 비용을 직접적으로 줄여줍니다. 머시닝 센터가 미세 진동을 효과적으로 완화하면 솔리드 초경 엔드밀과 인덱서블 인서트의 섬세한 절삭날에 균일한 칩 부하가 발생하여 조기 치핑을 방지하고 공구 수명을 최대 30% 연장합니다. 또한, 높은 토크 스핀들과 보조 냉각수 펌프의 에너지 효율적인 인버터 시스템은 다중 교대 작업 전반에 걸쳐 일일 전기 소모량을 낮춥니다.

장기적인 생산 수익 극대화에 초점을 맞춘 시설의 경우, 강력하게 구축된 기계 플랫폼을 선택하면 빠른 투자 수익을 얻을 수 있습니다. 다음과 같은 견고하고 높은 사양의 시스템을 선택합니다. 튼튼한 BT40 스핀들 수직 CNC는 작업장이 비용이 많이 드는 기계적 가동 중지 시간 없이 까다로운 사이클을 일관되게 실행할 수 있도록 보장하여 매년 높은 마진의 제조 계약을 확보할 수 있도록 돕습니다.

구매 관리자를 위한 종합적인 기계 선택 체크리스트

조달 팀과 작업장 관리자가 기계 사양을 마무리하는 데 도움을 주기 위해 다음 운영 체크리스트는 대상 산업 응용 분야에 따라 중요한 기계 요구 사항을 분석합니다.

• 대형 금형 및 캐비티 다이 생산:

  • 최대의 진동 감쇠를 위해 Meehanite HT300 주철 프레임을 우선시하십시오.

  • 24시간 절단 주기 동안 열 증가를 완화하려면 통합 오일 냉각 장치가 있는 스핀들을 선택하십시오.

  • 고정밀 선형 롤러 가이드웨이를 활용하여 패싯 자국 없이 부드러운 프로파일링 전환을 보장합니다.

• 대량 부품 제조:

  • 공구 간 교환 시간이 2.5초 미만인 트윈 암 기계식 공구 교환장치를 지정하십시오.

  • 20~70bar에서 작동하는 고압 TSC(관통 절삭유) 시스템을 통합하여 깊은 포켓을 청소합니다.

  • 폐기물 제거를 자동화하려면 힌지형 칩 컨베이어와 쌍을 이루는 이중 인클로저 칩 오거를 선택하십시오.

• 경화 합금 및 티타늄 항공구조 가공:

  • 높은 토크, 이중 속도 기어 구동 또는 높은 토크 직접 구동 스핀들 구성을 선택하십시오.

  • 기계적 백래시를 제거하려면 모든 선형 축이 견고한 예압 이중 너트 볼스크류를 사용하는지 확인하십시오.

  • AC 서보 모터가 일정한 축 저항을 처리하기 위해 높은 연속 실속 토크 값을 제공하는지 확인하십시오.
