Nøgleanvendelser af CNC drejebænke med skrå leje i højvolumenproduktion

I det moderne produktionslandskab har kravet om præcision, hastighed og kontinuerlig drift drevet fabrikker til at anvende højeffektive bearbejdningsløsninger. Højvolumenproduktionslinjer kræver værktøjsmaskiner, der kan opretholde strukturel stivhed, håndtere hurtig spånfjernelse og opretholde ekstrem nøjagtighed over tusindvis af kontinuerlige cyklusser. Blandt de forskellige metalskæringsteknologier, der er tilgængelige i dag, er designkonfigurationer med skrå leje blevet industristandarden for drejecentre dedikeret til masseproduktion. Industrielle faciliteter globalt er ved at gå væk fra traditionelle flatbed-designs for at udnytte den overlegne ergonomi og mekaniske stabilitet, som disse avancerede systemer tilbyder.

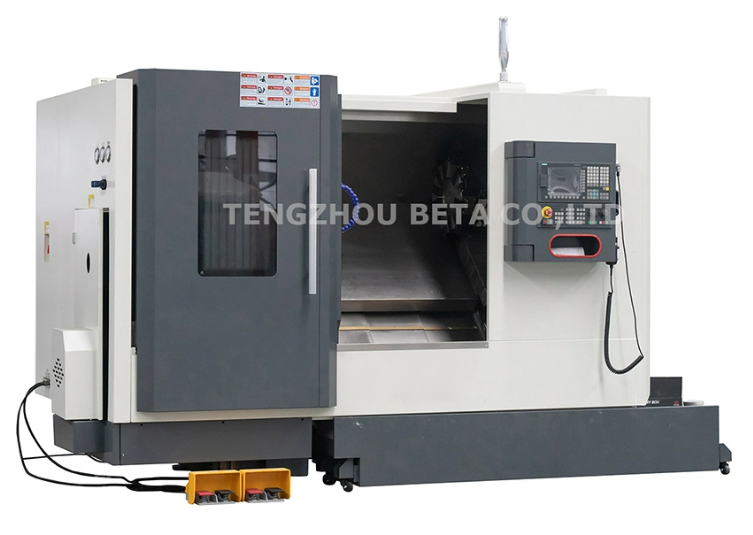

CNC-drejebænke med skrå leje er kritiske produktionssystemer designet med en vinklet lejestruktur - typisk 30, 45 eller 60 grader - der giver mulighed for overlegen spånstrøm, exceptionel strukturel stivhed, høj termisk stabilitet og sømløs integration af levende værktøj til hurtig, uafbrudt komponentfremstilling i store mængder.

At forstå, hvordan disse robuste drejecentre optimerer cyklustider og minimerer nedetid, er afgørende for produktionsledere, der ønsker at skalere deres operationer. Ved at analysere deres mekaniske fordele, specifikke industriapplikationer og automatiserede integrationsmuligheder kan faciliteterne forbedre deres samlede udstyrseffektivitet (OEE) markant. Denne omfattende guide udforsker den afgørende rolle, disse specialiserede maskiner spiller på tværs af globale forsyningskæder og fremhæver, hvorfor de fortsat er uundværlige for moderne masseproduktion.

Skitser og resuméer

Strukturelle fordele ved skrå sengdesign i masseproduktion

Det strukturelle design af CNC-drejebænke med skrå leje bruger en vippet basisstøbning til at justere skærekræfterne direkte med maskinfundamentet, hvilket maksimerer stivheden og letter automatiseret spånevakuering.

Ved drift i højvolumenproduktionsmiljøer udsættes maskiner for kontinuerlige skærekræfter, der kan fremkalde vibrationer og termisk ekspansion. Den klassiske flatbed drejebænk kæmper ofte med spånophobning på vejene, hvilket fører til for tidligt slid og sporingsfejl. I modsætning hertil bruger den vinklede konstruktion af en CNC-drejebænk med skrå leje tyngdekraften til at sikre, at varme metalspåner og kølevæske falder umiddelbart ned i spåntransportøren nedenfor. Dette forhindrer varmeopbygning i maskinens støbning, og bevarer de snævre tolerancer, der kræves på tværs af tusindvis af på hinanden følgende dele.

Ydermere er tværsnitsarealet af basisstøbningen i en vinklet maskine væsentligt større end for en sammenlignelig flatbed-maskine. Denne geometriske fordel betyder, at skærekraften, som værktøjsrevolveren udøver, bliver rettet lige ned i den tunge støbejernsleje og maskinfundamentet. Resultatet er en dramatisk reduktion af værktøjssnak, hvilket giver operatører mulighed for at køre højere spindelhastigheder og dybere skæredybder. Ved at afbøde vibrationer forlænger maskinen levetiden for hårdmetal og keramiske skæreværktøjer, hvilket reducerer hyppigheden af ​​værktøjsskift og maksimerer planlagt oppetid.

Kritiske applikationer i fremstilling af bilkomponenter

Bilfremstilling er afhængig af drejningscentre med skrå leje til fremstilling af højpræcisions drivaggregat, styretøj og affjedringskomponenter ved usædvanligt lave cyklustider.

Bilforsyningskæden kræver millioner af identiske dele om året med nultolerance for defekter. Komponenter som drivaksler, CV-led, bremsestempler og styreknogler kræver flerakset drejning, gevindskæring og riller. Anvendelse af en højtydende CNC drejebænk med skrå leje gør det muligt for automobilleverandører at opretholde overfladefinish på mindre end Ra 0,4 mikrometer, mens de opfylder stive cyklustidsmål. Den iboende stivhed af det vinklede leje giver mulighed for aggressive skrub-snit på smedede stålemner efterfulgt af ultrapræcise efterbehandlinger.

For at opnå maksimal effektivitet på værkstedet anvender fabrikker ofte en kraftig CNC drejebænk med skrå leje konfigureret med spindler med højt drejningsmoment til at behandle hærdede stållegeringer. Dette sikrer, at funktioner som spline-aksler og interne olieriller bearbejdes i en enkelt operation, hvilket eliminerer behovet for at flytte dele til sekundære fræse- eller slibestationer. Reduktionen i materialehåndteringen sænker lønomkostningerne drastisk og eliminerer risikoen for fejljustering af dele mellem operationerne.

Nøgle bilkomponenter behandlet

1. Motorventiler og brændstofinjektorhuse: Kræver ekstrem koncentricitet og mikroskopiske tolerancer for at optimere brændstofeffektiviteten og motoremissionerne.

2. Hjulnav og flanger: Kraftige drejede dele, der udsættes for høj belastning og kræver dyb metalfjernelse.

3. Transmissionsgearaksler: Aksler med flere diametre med præcise kilespor og splines bearbejdet via strømførende værktøj.

Luftfartssektorens præcision og højvolumenoutput

Luftfartsindustrien bruger drejningscentre med skrå leje til at forarbejde eksotiske, varmebestandige superlegeringer til flyvekritiske fastgørelseselementer, fittings og hydrauliske motorkomponenter.

Rumfartsfremstilling introducerer unikke udfordringer, specielt bearbejdning af materialer som titan, Inconel og specialiserede rustfri stålkvaliteter. Disse materialer er berygtede for at hærde hurtigt og generere ekstrem varme på forkant. En CNC-drejebænk med skrå leje udmærker sig i dette miljø, fordi dens stive struktur kan modstå det enorme værktøjstryk, der kræves for at skære gennem hårde superlegeringer. Den kontinuerlige strøm af højtrykskølevæske kombineret med øjeblikkeligt spånfald forhindrer genskæring af spåner, hvilket ellers ville forårsage katastrofalt værktøjsfejl.

Højvolumenbefæstelser til rumfart, såsom specialiserede bolte og nitter til flyskrog, skal overholde strenge internationale kvalitetsstandarder. Den termiske stabilitet af det vinklede lejedesign sikrer, at afstanden mellem spindelens midterlinje og værktøjsrevolveren forbliver konstant under lange produktionsskift. Dette forhindrer dimensionsforskydning forårsaget af fabrikstemperaturudsving fra morgen til aften. Ved at holde fremstillingsprocessen yderst forudsigelig minimerer rumfartsentreprenører skrotmængderne og undgår kostbare efterbearbejdningsinspektionsfejl.

High-Volume Aerospace Part Profiler

1. Hydrauliske linjeforbindelser: Letvægts titaniumfittings, der kræver præcise, lækagesikre gevindprofiler.

2. Turbineskiveafstandsstykker: Komplekse cirkulære komponenter, der kræver ensartede vægtykkelser og ingen overfladepletter.

3. Landingsgear bøsninger: Tungvæggede bronze- eller stålbøsninger bearbejdet til snævre interferenspasningstolerancer.

Fremstilling af energi- og elproduktionskomponenter

I energisektoren bruges drejebænke med skrå leje til fremstilling af robuste konnektorer, indvendige ventildele og væskekontrolkomponenter, der er i stand til at modstå ekstreme miljømæssige pres.

Uanset om der produceres komponenter til traditionel olie- og gasudvinding eller underenheder til vedvarende vind- og solinfrastruktur, skal høje produktionsvolumener parres med industriel holdbarhed. Ventiler med stor diameter, koblinger til borerør med dybe brønde og fastgørelsesbolte til vindmøller behandles almindeligvis på disse maskiner. Fordi disse dele ofte har komplekse, tunge indvendige gevind (såsom API-gevind), skal drejebænken levere et enormt lavt drejningsmoment uden at ofre rotationsjævnhed.

For at understøtte den hurtige gennemstrømning af tunge råblokke kræver faciliteter avanceret maskineri. Implementering af en CNC-drejecenter med skrå leje med underspindel gør det muligt at bearbejde for- og bagenden af ​​en ventilspindel eller væskekobling samtidigt eller umiddelbart efter hinanden. Dette eliminerer manuel vending af tunge emner, beskytter arbejdere mod skader og øger den daglige mængde af dele, der behandles af en enkelt operatør, markant.

Fælles energisektorapplikationer

1. Flenger og højtrykskoblinger: Komponenter, der tætner kritiske rørledninger og skal have perfekt vinkelrethed mellem gevindet og den sammenkoblende flade.

2. Pumpeaksler og pumpehjulsmonteringer: Lange, slanke aksler drejet ved hjælp af hydrauliske tailstocks eller stabile hviler for at eliminere delafbøjning.

3. Solar Tracker-drejestifter: Højvolumen, korrosionsbestandige stifter, der kræver ensartede ydre diametertolerancer til langsigtet udendørs anvendelse.

Produktion af medicinsk udstyr og miniaturekomponenter

Den medicinske fremstillingsindustri anvender højpræcisions drejebænke til at producere mikrokomponenter, knogleskruer og ortopædiske implantater af biokompatible metaller.

Mens højvolumenproduktion ofte leder tankerne hen på store bil- eller industrikomponenter, kræver den medicinske sektor enorme mængder af utroligt små, højpræcisionsdele. Titanium knogleskruer, tandimplantater og endoskopiske instrumentled skal fremstilles i tusindvis under ulastelige forhold tilstødende renrum. En CNC-drejebænk med skrå drejning giver de usædvanligt høje spindelhastigheder (ofte over 6.000 RPM), der er nødvendige for at bearbejde stænger med lille diameter effektivt.

Arkitekturen med skrå seng er yderst gavnlig her, fordi den giver mulighed for kompakte maskinfodspor, samtidig med at den indvendige arbejdsområdetilgængelighed maksimeres. Lineære føringer og højopløselige optiske skalaer kan nemt monteres, hvilket gør det muligt for CNC-systemet at foretage mikrojusteringer ned til sub-mikron-niveau. Den hurtige evakuering af små titanium-chips forhindrer dem i at ridse implantaternes højglanspolerede overflader, hvilket sikrer, at hver del opfylder strenge medicinske overfladeintegritetsmandater.

Producerede medicinske nøglekomponenter

1. Pedikel og ortopædiske skruer: Med specialiserede gevind med variabel stigning designet til at gribe sikkert fat i menneskelig knoglestruktur.

2. Ledprotesekugler: Meget sfæriske kobolt-krom- eller titaniumkugler, der kræver spejllignende overfladefinish.

3. Kirurgiske værktøjshåndtag og -spændinger: Ergonomiske komponenter i rustfrit stål med præcise riflede greb og interne samlinger.

Optimering af cyklustider med underspindler og live-værktøj

At udstyre en drejebænk med skrå leje med en sekundær underspindel og spændingsdrevne værktøjer forvandler den til et komplet multi-tasking-center, der komprimerer cyklustider ved at færdiggøre dele i ét trin.

I traditionelle opsætninger skulle en del, der kræver både drejning og off-center fræsning eller krydsboring, overføres fra en drejebænk til et lodret bearbejdningscenter. Denne multi-maskine arbejdsgang introducerer køtider, delesporingsfejl og yderligere fixturomkostninger. Moderne højvolumenproduktion omgår denne flaskehals ved at bruge en CNC-drejebænk med skrå leje udstyret med et 12- eller 24-stations levende værktøjstårn. Revolverhovedet holder motoriserede værktøjsholdere, der er i stand til at bore, banke og endefræse direkte på den drejede del, mens hovedspindelen indekserer præcist langs C-aksen.

Integrering af en multi-akset skrå leje CNC drejebænk optimerer denne proces yderligere ved at introducere en sekundær spindel, der er modsat hovedspindelen. Når bearbejdningsoperationerne på forsiden af ​​delen er afsluttet, flyver underspindelen fremad, klemmer på delen og trækker den ud. Mens hovedspindlen begynder at behandle et friskt segment af råt stangmateriale, afslutter underspindelen de bagudrettede operationer (såsom bagboring eller modboring). Denne 'færdige-i-én'-filosofi reducerer cyklustider med op til 50 % og reducerer igangværende arbejde (WIP) lagerbeholdning på værkstedsgulvet dramatisk.

[Hovedspindel: Frontdrejning/fræsning] ---> [Deloverførsel via synkroniseret underspindel] ---> [Subspindel: bearbejdning bagpå] | [Continuous Raw Bar Stock Input] <------------------------------------------------------ [Færdig del skubbet ud til transportbånd]

Produktionsforbedringer afledt af multi-tasking

1. Eliminering af sekundære armaturer: Sparer tusindvis af dollars årligt i specialiseret kæbe- og klemmedesign.

2. Perfekt koncentricitet: Elektronisk overførsel af dele mellem synkroniserede spindler sikrer aksial justering forfra og bagpå inden for mikron.

3. Reduceret gulvpladskrav: Ét multi-tasking drejecenter erstatter fodaftrykket fra en standard drejebænk og en selvstændig boremaskine.

Automatiseringsintegration og uovervåget fremstilling

Den geometriske åbenhed af CNC-drejebænke med skrå leje muliggør sømløs integration med automatiserede materialehåndteringssystemer til kontinuerlig, lys-ud højvolumenproduktion.

For at forblive konkurrencedygtig på et globaliseret marked skal moderne maskinværksteder minimere direkte menneskelig arbejdskraft pr. del. Det åbne frontdesign af en CNC drejebænk med skrå leje gør den unikt kompatibel med automatiserede perifere enheder sammenlignet med traditionelle flatbed-designs. Højvolumenoperationer udstyrer rutinemæssigt disse maskiner med hydrodynamiske stangfødere, der automatisk læsser råmaterialerør gennem spindelboringen, så snart den forrige del er skåret af.

Til større smedegods eller støbegods, der ikke kan føres gennem en stanglæsser, integreres robotarme eller overliggende portalsystemer nemt. Robotten kan nemt nå ind i det rummelige kabinet af en automatiseret CNC-drejecenter med skrå leje , skift en færdig del ud, ryd spændepatronkæberne med en integreret luftblæsning, og anbring et frisk emne. Kombineret med automatiserede værktøjsslidkompensationssystemer og ødelagte værktøjsdetektionssensorer kan disse produktionsceller køre fuldstændigt uden opsyn gennem nattevagter og weekender, hvilket maksimerer rentabiliteten.

Nøglekomponenter i en automatiseret drejecelle

1. Hydrodynamiske stangfødere: Oprethold højhastighedsrotation af lange stangstammer, mens de dæmper ødelæggende vibrationer.

2. Delefangere og aflæsningstransportører: Stræk automatisk ud for at fange færdige komponenter, når de skilles af, og overføre dem sikkert uden for bearbejdningskabinettet.

3. Værktøjsondering i gang: Måler automatisk værktøjsgeometri og indlæser slidforskydninger direkte ind i CNC-controlleren, hvilket forhindrer dimensionsforskydning uden operatørindgreb.
