کاربردهای کلیدی ماشین تراش CNC تخت خواب شیب در تولید با حجم بالا

در چشم انداز تولید مدرن، تقاضا برای دقت، سرعت و عملکرد مداوم کارخانه ها را به سمت اتخاذ راه حل های ماشین کاری بسیار کارآمد سوق داده است. خطوط تولید با حجم بالا به ماشین‌آلاتی نیاز دارند که می‌توانند استحکام ساختاری را حفظ کنند، برداشتن سریع تراشه را انجام دهند و دقت فوق‌العاده‌ای را در هزاران چرخه مداوم حفظ کنند. در میان انواع فن‌آوری‌های برش فلز که امروزه در دسترس هستند، پیکربندی‌های طراحی تخت کج به استاندارد صنعتی برای مراکز تراشکاری اختصاص داده شده به تولید انبوه تبدیل شده‌اند. تاسیسات صنعتی در سطح جهانی در حال دور شدن از طرح‌های تخت مسطح سنتی هستند تا از ارگونومی و پایداری مکانیکی برتر ارائه شده توسط این سیستم‌های پیشرفته استفاده کنند.

تراش‌های CNC بستر شیب‌دار سیستم‌های تولیدی حیاتی هستند که با ساختار بستر زاویه‌دار طراحی شده‌اند - معمولاً 30، 45 یا 60 درجه - که جریان تراشه‌ای عالی، استحکام ساختاری استثنایی، پایداری حرارتی بالا، و یکپارچه‌سازی یکپارچه ابزارهای زنده برای مانوف قطعات با حجم بالا و سریع و بدون وقفه را ممکن می‌سازد.

درک اینکه چگونه این مراکز چرخشی قوی زمان چرخه را بهینه می‌کنند و زمان خرابی را به حداقل می‌رسانند برای مدیران تولیدی که به دنبال مقیاس‌بندی عملیات خود هستند ضروری است. با تجزیه و تحلیل مزایای مکانیکی، کاربردهای صنعتی خاص، و قابلیت‌های یکپارچه‌سازی خودکار، تسهیلات می‌توانند به طور قابل‌توجهی اثربخشی کلی تجهیزات (OEE) خود را بهبود بخشند. این راهنمای جامع به بررسی نقش محوری این ماشین‌های تخصصی در زنجیره‌های تامین جهانی می‌پردازد و به این نکته اشاره می‌کند که چرا برای تولید انبوه مدرن ضروری هستند.

رئوس مطالب و خلاصه ها

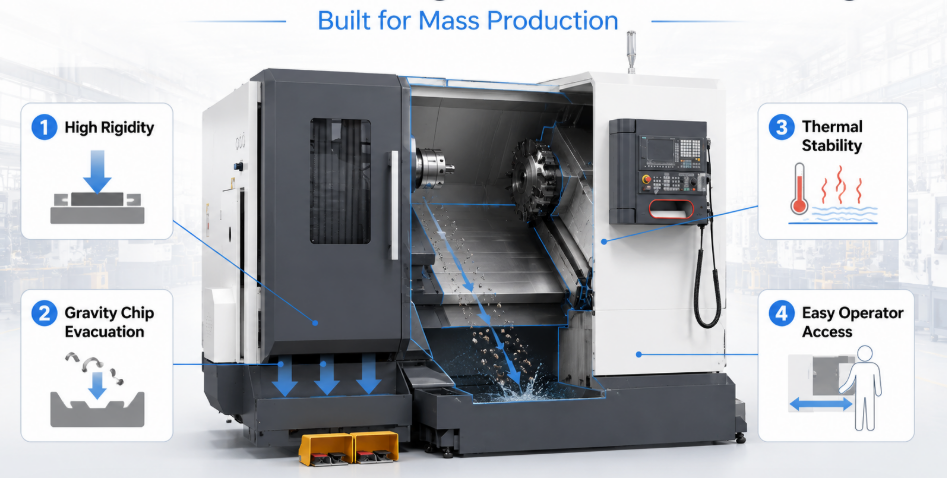

مزایای ساختاری طراحی تخت شیبدار در تولید انبوه

طراحی ساختاری تراش‌های CNC بستر کج از یک ریخته‌گری پایه کج‌شده برای تراز کردن نیروهای برش به طور مستقیم با پایه دستگاه، به حداکثر رساندن استحکام و تسهیل تخلیه خودکار تراشه استفاده می‌کند.

هنگام کار در محیط های تولید با حجم بالا، ماشین ها تحت نیروهای برش مداوم قرار می گیرند که می تواند باعث ایجاد لرزش و انبساط حرارتی شود. ماشین تراش تخت کلاسیک اغلب با انباشته شدن تراشه در راه ها مشکل دارد که منجر به سایش زودرس و خطاهای ردیابی می شود. در مقابل، ساختار زاویه‌دار یک تراش CNC بستر شیب‌دار از گرانش استفاده می‌کند تا اطمینان حاصل شود که تراشه‌های فلزی داغ و مایع خنک‌کننده بلافاصله در نوار نقاله تراشه پایین می‌افتند. این امر از ایجاد گرما در داخل دستگاه ریخته‌گری جلوگیری می‌کند و تحمل‌های سخت مورد نیاز در هزاران قطعه متوالی را حفظ می‌کند.

علاوه بر این، سطح مقطع پایه ریخته گری در یک ماشین زاویه دار به طور قابل توجهی بزرگتر از یک ماشین تخت قابل مقایسه است. این مزیت هندسی به این معنی است که نیروی برشی اعمال شده توسط برجک ابزار مستقیماً به سمت بستر چدنی سنگین و پایه ماشین هدایت می شود. نتیجه کاهش چشمگیر پچ پچ ابزار است که به اپراتورها اجازه می دهد تا سرعت اسپیندل بالاتر و عمق برش عمیق تر را اجرا کنند. با کاهش لرزش، دستگاه عمر عملیاتی ابزارهای برش کاربید و سرامیک را افزایش می‌دهد و فرکانس تغییرات ابزار را کاهش می‌دهد و زمان کارکرد برنامه‌ریزی شده را به حداکثر می‌رساند.

کاربردهای حیاتی در ساخت قطعات خودرو

تولید خودرو به مراکز چرخش تخت کج برای ساخت سیستم انتقال قدرت، فرمان و اجزای سیستم تعلیق با دقت بالا در زمان‌های چرخه بسیار کم متکی است.

زنجیره تامین خودرو سالانه میلیون‌ها قطعه یکسان را با تحمل صفر برای عیوب نیاز دارد. قطعاتی مانند محورهای محرک، اتصالات CV، پیستون های ترمز و بند فرمان نیاز به چرخش، رزوه و شیار چند محوره دارند. استفاده از کارایی بالا تراش CNC تخت شیبدار با به تامین کنندگان ردیف یک خودرو اجازه می دهد تا در حین رسیدن به اهداف چرخه سفت و سخت، پوشش سطح کمتر از 0.4 میکرومتر را حفظ کنند. استحکام ذاتی بستر زاویه‌دار، امکان برش‌های خشن تهاجمی را بر روی قطعات فولادی فورج شده و به دنبال آن پاس‌های تکمیلی فوق‌العاده دقیق می‌دهد.

برای دستیابی به حداکثر بهره وری در طبقه مغازه، کارخانه ها اغلب a ماشین تراش CNC تخت شیب دار سنگین با دوک های با گشتاور بالا برای پردازش آلیاژهای فولادی سخت شده پیکربندی شده است. این تضمین می‌کند که ویژگی‌هایی مانند شفت‌های اسپلاین و شیارهای داخلی روغن در یک عملیات ماشین‌کاری می‌شوند و نیازی به انتقال قطعات به ایستگاه‌های فرز یا آسیاب ثانویه نیست. کاهش حمل و نقل مواد به شدت هزینه های نیروی کار را کاهش می دهد و خطر ناهماهنگی قطعات بین عملیات را از بین می برد.

اجزای کلیدی خودرو پردازش شده است

1. سوپاپ‌های موتور و بدنه انژکتور سوخت: برای بهینه‌سازی راندمان سوخت و آلاینده‌های موتور، نیاز به تمرکز شدید و تحمل‌های میکروسکوپی دارند.

2. توپی‌ها و فلنج‌های چرخ: قطعات چرخشی سنگین که استرس بالایی را تجربه می‌کنند و به سرعت حذف فلزات عمیق نیاز دارند.

3. شفت دنده‌های انتقال: شفت‌های چند قطری با کلیدها و خطوط دقیق که از طریق ابزار زنده ماشین‌کاری شده‌اند.

دقت بخش هوافضا و خروجی با حجم بالا

صنعت هوافضا از مراکز چرخش بستر کج برای پردازش سوپرآلیاژهای عجیب و غریب و مقاوم در برابر حرارت به اتصالات حیاتی پرواز، اتصالات و اجزای موتور هیدرولیک استفاده می کند.

تولید هوافضا چالش های منحصر به فردی را معرفی می کند، به ویژه ماشینکاری موادی مانند تیتانیوم، اینکونل و گریدهای تخصصی فولاد ضد زنگ. این مواد به دلیل سخت شدن سریع کار و ایجاد گرمای شدید در لبه برش بدنام هستند. یک ماشین تراش CNC بستر کج در این محیط عالی است زیرا ساختار سفت و سخت آن می تواند فشار ابزار بسیار زیادی را که برای برش از طریق سوپرآلیاژهای سخت لازم است تحمل کند. جریان مداوم مایع خنک کننده با فشار بالا همراه با افت فوری تراشه از برش مجدد تراشه ها جلوگیری می کند که در غیر این صورت باعث خرابی فاجعه بار ابزار می شود.

اتصال دهنده های هوافضا با حجم بالا، مانند پیچ ​​و مهره های تخصصی و پرچ های بدنه هواپیما، باید با استانداردهای کیفیت سخت بین المللی مطابقت داشته باشند. پایداری حرارتی طراحی تخت زاویه دار تضمین می کند که فاصله بین خط مرکزی دوک و برجک ابزار در طول شیفت های طولانی تولید ثابت می ماند. این از تغییر ابعاد ناشی از نوسانات دمای کارخانه از صبح تا شب جلوگیری می کند. پیمانکاران هوافضا با نگه داشتن فرآیند تولید بسیار قابل پیش بینی، نرخ ضایعات را به حداقل می رسانند و از خرابی های پرهزینه بازرسی پس از ماشینکاری جلوگیری می کنند.

نمایه های قطعات هوافضا با حجم بالا

1. اتصالات خط هیدرولیک: اتصالات تیتانیومی سبک که به پروفیل های نخی دقیق و ضد نشتی نیاز دارند.

2. فاصله‌دهنده‌های دیسک توربین: اجزای دایره‌ای پیچیده که به ضخامت دیواره‌های یکنواخت و لکه‌های سطحی صفر نیاز دارند.

3. بوش های ارابه فرود: آستین های برنزی یا فولادی با دیواره های سنگین که با تلرانس های تداخلی محکم تراشیده شده اند.

ساخت قطعات انرژی و نیرو

در بخش انرژی، تراش بستر کج برای تولید اتصالات قوی، قطعات داخلی شیر و اجزای کنترل سیال که قادر به مقاومت در برابر فشارهای شدید محیطی هستند استفاده می شود.

چه تولید قطعات برای استخراج سنتی نفت و گاز و چه قطعات فرعی برای زیرساخت‌های بادی و خورشیدی تجدیدپذیر، حجم بالای تولید باید با دوام صنعتی همراه باشد. دریچه‌های با قطر بزرگ، کوپلینگ‌های لوله حفاری چاه عمیق و پیچ‌های بست توربین بادی معمولاً در این ماشین‌ها پردازش می‌شوند. از آنجایی که این قطعات اغلب دارای رزوه های داخلی پیچیده و سنگین (مانند رزوه های API) هستند، ماشین تراش باید گشتاور بسیار پایینی را بدون به خطر انداختن نرمی دورانی ارائه دهد.

برای پشتیبانی از توان سریع بیلت های خام سنگین، تاسیسات به ماشین آلات پیشرفته نیاز دارند. پیاده سازی الف مرکز چرخش CNC بستر شیبدار با دوک فرعی اجازه می دهد تا انتهای جلو و عقب یک میل سوپاپ یا کوپلینگ سیال به طور همزمان یا متوالی ماشین کاری شود. این کار چرخاندن دستی قطعات سنگین را حذف می کند، کارگران را در برابر آسیب محافظت می کند و حجم روزانه قطعات پردازش شده توسط یک اپراتور را به میزان قابل توجهی افزایش می دهد.

کاربردهای مشترک بخش انرژی

1. فلنج ها و کوپلینگ های فشار بالا: قطعاتی که خطوط لوله حیاتی را آب بندی می کنند و باید دارای عمودی کامل بین رزوه و صفحه جفت شونده باشند.

2. شفت‌های پمپ و پایه‌های پروانه: شفت‌های بلند و باریک با استفاده از دم‌های هیدرولیک یا پایه‌های ثابت برای از بین بردن انحراف قطعه چرخانده می‌شوند.

3. پین‌های محوری ردیاب خورشیدی: پین‌های با حجم بالا و مقاوم در برابر خوردگی که برای استقرار طولانی‌مدت در فضای باز نیاز به تحمل‌های ثابت قطر خارجی دارند.

تولید تجهیزات پزشکی و قطعات مینیاتوری

صنعت تولید پزشکی از ماشین های تراش تخت شیبدار با دقت بالا برای تولید ریز اجزاء، پیچ های استخوانی و ایمپلنت های ارتوپدی از فلزات زیست سازگار استفاده می کند.

در حالی که تولید با حجم بالا اغلب قطعات بزرگ خودرو یا صنعتی را به ذهن متبادر می کند، بخش پزشکی به حجم عظیمی از قطعات بسیار کوچک و با دقت بالا نیاز دارد. پیچ‌های استخوان تیتانیومی، ایمپلنت‌های دندانی و مفاصل ابزار آندوسکوپی باید توسط هزاران نفر در شرایط بی‌عیب و نقص اتاق تمیز مجاور ساخته شوند. یک میکرو چرخشی ماشین تراش CNC تخت شیبدار سرعت های فوق العاده بالای دوک را فراهم می کند (اغلب بیش از 6000 RPM) که برای ماشینکاری کارآمد میله های با قطر کوچک ضروری است.

معماری تخت مایل در اینجا بسیار سودمند است زیرا اجازه می دهد تا ردپای ماشین جمع و جور در حالی که دسترسی به فضای کاری داخلی را به حداکثر می رساند. راهنماهای خطی و مقیاس های نوری با وضوح بالا را می توان به راحتی نصب کرد و به سیستم CNC اجازه می دهد تا تنظیمات میکرو را تا سطح زیر میکرون انجام دهد. تخلیه سریع تراشه‌های تیتانیوم کوچک از خراشیدن سطوح بسیار صیقلی ایمپلنت‌ها جلوگیری می‌کند و این اطمینان را می‌دهد که هر قسمت از دستورات پزشکی دقیق یکپارچگی سطحی مطابقت دارد.

اجزای کلیدی پزشکی تولید شده

1. پیچ های پدیکول و ارتوپدی: دارای رزوه های تخصصی با گام متغیر است که برای محکم کردن ساختار استخوان انسان طراحی شده است.

2. گوی های مفصل مصنوعی: توپ های کروی بسیار کروی کروم کبالت یا تیتانیوم که به سطوح آینه مانند نیاز دارند.

3. دستگیره‌ها و کلت‌های ابزار جراحی: اجزای ارگونومیک استیل ضد زنگ با دستگیره‌های قلاب‌دار دقیق و مجموعه‌های داخلی.

بهینه سازی زمان چرخه با اسپیندل های فرعی و ابزار زنده

تجهیز یک ماشین تراش تخت کج به یک اسپیندل فرعی ثانویه و ابزارهای زنده آن را به یک مرکز کامل چند کاره تبدیل می کند که با تکمیل قطعات در یک مرحله، زمان چرخه را فشرده می کند.

در راه‌اندازی‌های سنتی، بخشی که نیاز به تراشکاری و فرز خارج از مرکز یا مته‌زنی دارد، باید از یک ماشین تراش به یک مرکز ماشینکاری عمودی منتقل می‌شد. این گردش کار چند ماشینی، زمان‌های صف، خطاهای ردیابی قطعه و هزینه‌های اضافی تعمیر را معرفی می‌کند. تولید مدرن با حجم بالا این تنگنا را با استفاده از تراش CNC تخت شیبدار مجهز به برجک ابزار زنده 12 یا 24 ایستگاه دور می زند. برجک نگهدارنده ابزار موتوری است که قادر به سوراخ کردن، ضربه زدن و فرز انتهایی مستقیماً روی قسمت چرخانده شده است در حالی که دوک اصلی دقیقاً در امتداد محور C قرار می گیرد.

یکپارچه سازی الف تراش CNC بستر کج چند محوره این فرآیند را با معرفی یک اسپیندل ثانویه که مخالف دوک اصلی است، بیشتر بهینه می کند. هنگامی که عملیات ماشینکاری در قسمت جلویی قطعه کامل شد، اسپیندل فرعی به جلو پرواز می کند، روی قطعه می چسبد و آن را استخراج می کند. در حالی که دوک اصلی شروع به پردازش یک بخش تازه از میله خام می کند، اسپیندل فرعی عملیات پشت کار را به پایان می رساند (مانند حفاری عقب یا سوراخ کردن متقابل). این فلسفه 'انجام شده در یک' زمان چرخه را تا 50٪ کاهش می دهد و موجودی کار در حال انجام (WIP) را به طور چشمگیری در سطح فروشگاه کاهش می دهد.

[اسپیندل اصلی: تراش جلو/فرزکاری] ---> [انتقال قطعه از طریق اسپیندل فرعی همگام شده] ---> [اسپیندل فرعی: ماشینکاری عقب] | [ورودی پیوسته انبار میله خام] <----------------------------------------------- [قسمت تمام شده به نوار نقاله منتقل شد]

افزایش تولید ناشی از چند کار

1. حذف وسایل ثانویه: سالانه هزاران دلار در طراحی تخصصی فک و گیره صرفه جویی می کند.

2. تمرکز کامل: انتقال قطعات به صورت الکترونیکی بین دوک های همگام شده، تراز محوری جلو به عقب را در میکرون تضمین می کند.

3. کاهش فضای کف مورد نیاز: یک مرکز تراش چند کاره جایگزین ردپای یک ماشین تراش استاندارد و یک دستگاه حفاری مستقل می شود.

اتوماسیون یکپارچه سازی و تولید بدون نظارت

باز بودن هندسی تراش‌های CNC بستر شیبدار، ادغام یکپارچه با سیستم‌های حمل خودکار مواد را برای تولید مداوم و با حجم بالا امکان‌پذیر می‌سازد.

برای رقابتی ماندن در بازار جهانی شده، ماشین‌فروشی‌های مدرن باید نیروی کار مستقیم انسانی را در هر قسمت به حداقل برسانند. طراحی جلو باز یک تراش CNC تخت کج باعث می شود که در مقایسه با طرح های تخت تخت سنتی به طور منحصر به فردی با لوازم جانبی خودکار سازگار باشد. عملیات با حجم بالا به طور معمول این ماشین‌ها را به فیدرهای نوار هیدرودینامیکی مجهز می‌کند که به‌محض قطع شدن قسمت قبلی، به‌طور خودکار لوله‌های مواد خام را از طریق سوراخ دوک بارگیری می‌کنند.

برای آهنگری ها یا ریخته گری های بزرگتر که نمی توانند از طریق بارگذار میله تغذیه شوند، بازوهای رباتیک یا سیستم های دروازه ای بالای سر به راحتی یکپارچه می شوند. این ربات به راحتی می تواند به محفظه جادار یک مرکز چرخش CNC تخت کج خودکار ، یک قطعه تمام شده را تعویض کنید، فک های چاک را با یک انفجار هوای یکپارچه پاک کنید و یک جای خالی تازه بنشینید. همراه با سیستم‌های جبران سایش خودکار ابزار و حسگرهای تشخیص ابزار شکسته، این سلول‌های تولیدی می‌توانند در شیفت‌های شب و تعطیلات آخر هفته کاملاً بدون مراقبت کار کنند و سودآوری را به حداکثر برسانند.

اجزای کلیدی یک سلول چرخشی خودکار

1. فیدرهای هیدرودینامیکی میله: چرخش با سرعت بالا در استوک میله های بلند را حفظ کرده و لرزش های مخرب را کاهش می دهد.

2. گیره های قطعات و نوار نقاله های تخلیه: به طور خودکار برای گرفتن اجزای نهایی در حین جدا شدن، گسترش می یابند و آنها را با خیال راحت به خارج از محفظه ماشینکاری منتقل می کنند.

3. کاوشگر ابزار در فرآیند: هندسه ابزار را به طور خودکار اندازه گیری می کند و سایش ورودی ها را مستقیماً به کنترل کننده CNC می سنجد و از جابجایی ابعادی بدون دخالت اپراتور جلوگیری می کند.
