Specifikation:

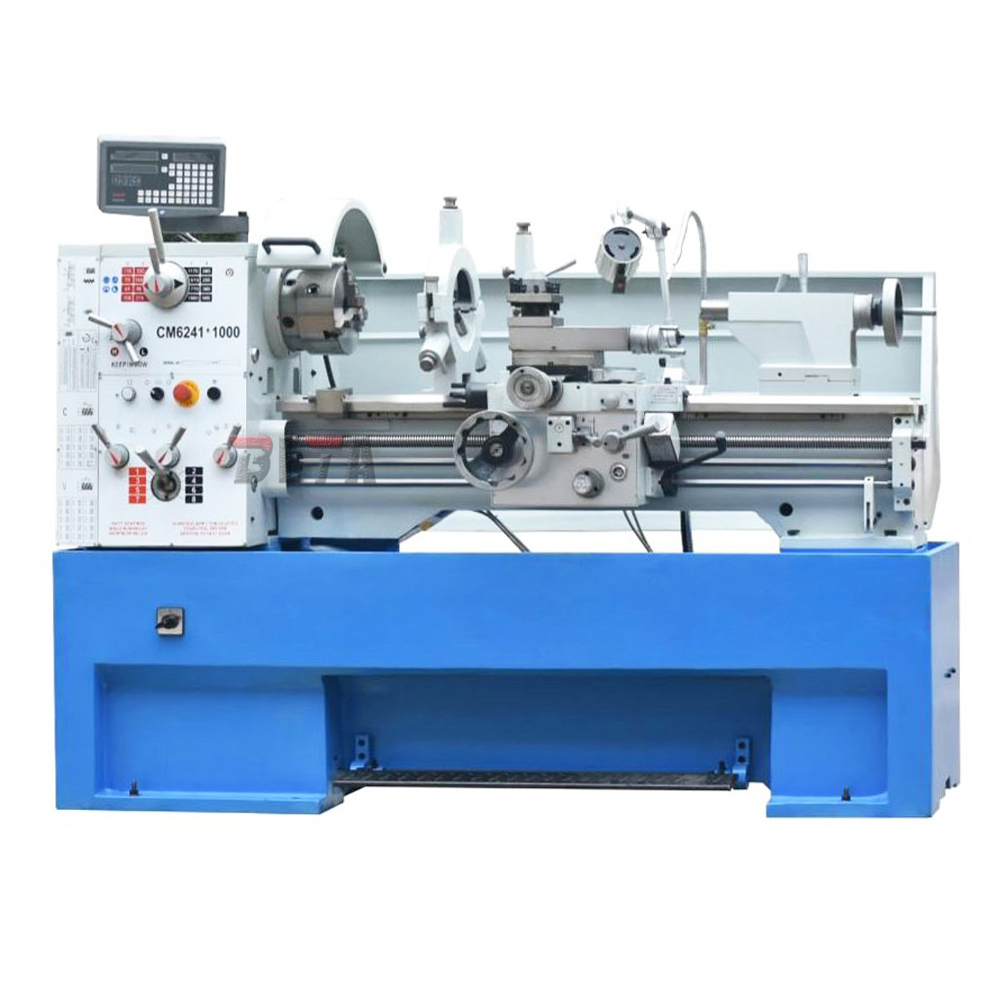

Model | CM6241X1000 | CM6241 × 1500 |
Maks. sving over sengen | Φ410mm | |
Maks. Sving over krydsglas | Φ255mm | |
Maks. sving over mellemrum | Φ580mm | |
Centerhøjde | 205 mm | |
Afstand mellem centre | 1000 mm/1500mm | |
Bredde på sengen | 250 mm | |
Max.sektion af værktøj | 20 mm × 20mm | |
Max.travel of Cross Slide | 210 mm | |
Max.travel of Compound Rese | 140 mm | |
Spindel bar | Φ52mm | |
Spindel næse | D1-6 | |
Konisk spindelhastighed | MT#6 | |
Område af spindelhastighed | 16CHANGES 45-1800R/MIN | |
Leadscrew Pitch | 4 TPI | |
Område af metriske langsgående foder | 0,05-1,7 mm/omdrejning (17 nos) | |
Område af metriske krydsfeeds | 0,025-0,85 mm/rev (17 nr.) | |
Område af metriske tråde | 0,2-14 mm (nr. 39) | |
Række tomme tråde | 2-72 TPI （NO. 45） | |
Område af diametrisk tonehøjde | 8-44d.p. (21nos) | |
Område af modulpladser | 0,3-3,5 MP (18nos) | |
Dia. af halehylster | 50 mm | |
Rejse af halehylster | 120 mm | |
Morse konisk af halebøsning | MT#4 | |
Hovedmotorkraft | 2.2/3,3 kW | |
Kraft af kølevæskepumpe | 120W / 3PH | |
Samlet diamension (l*w*h) | (1000 mm): 1940 × 850 × 1320mm | |
(1500mm): 2440x850x1320mm | ||
Pakningstørrelse (l*w*h) | (1000 mm): 2070 × 926 × 1635mm | |
(1500mm): 2575x926x1635mm | ||
NW/GW | (1000 mm): 1350/1550 kg | |
(1500 mm): 1550/1800 kg | ||
Manuel drejebænk er en metalforarbejdningsmaskine, der hovedsageligt bruges til bearbejdning af cylindrisk, konisk, sfærisk og gevind. I bearbejdningsindustrien spiller den en vigtig rolle. Manuelle drejebænke har forskellige navne, såsom almindelige drejebænke, universelle drejebænke osv. Disse navne er hovedsageligt navngivet baseret på deres applikationsegenskaber i forskellige brancher og regioner.
Arbejdsprincippet for en manuel drejebænk er hovedsageligt at fikse emnet på spindlen gennem manuel betjening og derefter bruge en automatisk eller manuel fodermekanisme til at kontrollere rotationshastigheden og behandlingsdybden af emnet på spindlen og bruge skæreværktøjer til at behandle arbejdsemnet. På grund af sin enkle struktur, klare komponenter og let vedligeholdelse er manuelle drejebænke blevet vidt brugt i traditionel mekanisk behandling.
Manuelle drejebænke har en bred vifte af applikationer, især egnet til enkelt stykke og lille batchproduktion, og kan hurtigt reagere på forskellige behandlingsbehov. På grund af sin uafhængighed fra programmerings- og automatiseringskontrolsystemer udviser manuelle drejebænke unik fleksibilitet og økonomi i behandling af komplekse eller uregelmæssigt formede dele. Sammenlignet med CNC -drejebænke har manuelle drejebænke imidlertid lavere bearbejdningseffektivitet, relativt begrænset bearbejdningsnøjagtighed og kræver højere færdigheder fra operatører.
Når du bruger en manuel drejebænk, er det nødvendigt at være opmærksom på nogle driftsmetoder og teknikker. For eksempel kræver installationen af drejningsværktøjet den rigtige matchning af drejningsværktøjet og værktøjsholderen, justering af vinkelen på drejningsværktøjet og stram placeringsskruen for at forhindre drejningsværktøjet i at bevæge sig. Når du klemmer emnet, er det nødvendigt at vælge en passende klemmeindretning og justere klemindretningen for at sikre, at emnet er fast fastgjort på drejebænken.
Generelt er manuelle drejebænke et meget praktisk maskinværktøjsudstyr med fordele såsom høj fleksibilitet, lave omkostninger og enkel drift. Selvom der er et hul i behandlingseffektivitet og nøjagtighed sammenlignet med CNC -drejebænke, spiller manuelle drejebænke stadig en uundværlig rolle i mange traditionelle bearbejdningssituationer. For begyndere og erfarne operatører kan mestring af driftsevner og metoder til manuelle drejebænke bedre udnytte deres behandlingsfunktioner og forbedre produktionseffektiviteten.
